Câblage Les Paul années 50 vs moderne - Quelle est la différence ?

mars 22, 2023 Mathew Goodall

Trois options de câblage classiques Les Paul® :

Alors... Quel est le meilleur faisceau de câbles Les Paul ?

La Les Paul est restée relativement inchangée depuis l'ajout de humbuckers en 57'. Depuis lors jusqu'à maintenant, trois schémas de câblage simples sont restés dominants pour leur capacité à extraire une myriade de sons qui tournent l'âme.

Nous avons exposé ce que nous savons sur le câblage "vintage 50's", "modern 60's" et "60's Plus / Treble bleed", pour vous aider à trouver la meilleure configuration de câblage Les Paul.

Avant de commencer :

Vous n'aimez pas lire ?

Allez directement au bas de la page. Il y a une vidéo.

Vous devez utiliser vos commandes de tonalité et de volume...

Le faisceau de câblage Les Paul et la plupart des autres sont conçus de telle sorte qu'ils auront très peu d'effet sur votre tonalité avec tout réglé à dix. Ceux-ci utilisent tous des pots de 500k, ils utilisent tous un condensateur de 0,022 uf, et avec tout réglé au maximum, vos notes aiguës feront leurs choses en notes aiguës, et vos médiums et vos notes de basse feront aussi leurs choses.

Réglez n'importe quel cadran sur neuf, ou sept ou quatre, et les différences entre les trois options de câblage ci-dessous commencent à briller.

Si vous n'aimez pas utiliser vos commandes de tonalité et de volume, vous pouvez probablement trouver une meilleure configuration de câblage pour votre façon de jouer.

Qu'en est-il des SG, Tele Deluxe, PRS etc... ?

Bonne question, réponse facile. Tout ce guide s'applique à tous. Si vous avez deux humbuckers, deux commandes de volume, deux commandes de tonalité et un commutateur à trois voies, ce guide fonctionnera probablement aussi pour votre guitare.

Pourquoi les schémas de câblage ne sont-ils pas complets ?

Nous nous concentrons sur les différences entre ces diagrammes, donc pour rester simple, nous avons ignoré tout le reste.

Notez également que le câblage physique du contrôle de tonalité a changé au fil des ans, mais le résultat est le même. Ces changements ne sont pas représentés dans nos diagrammes.

Vintage 50s --Vs-- Moderne 60s --Vs-- 60s Plus

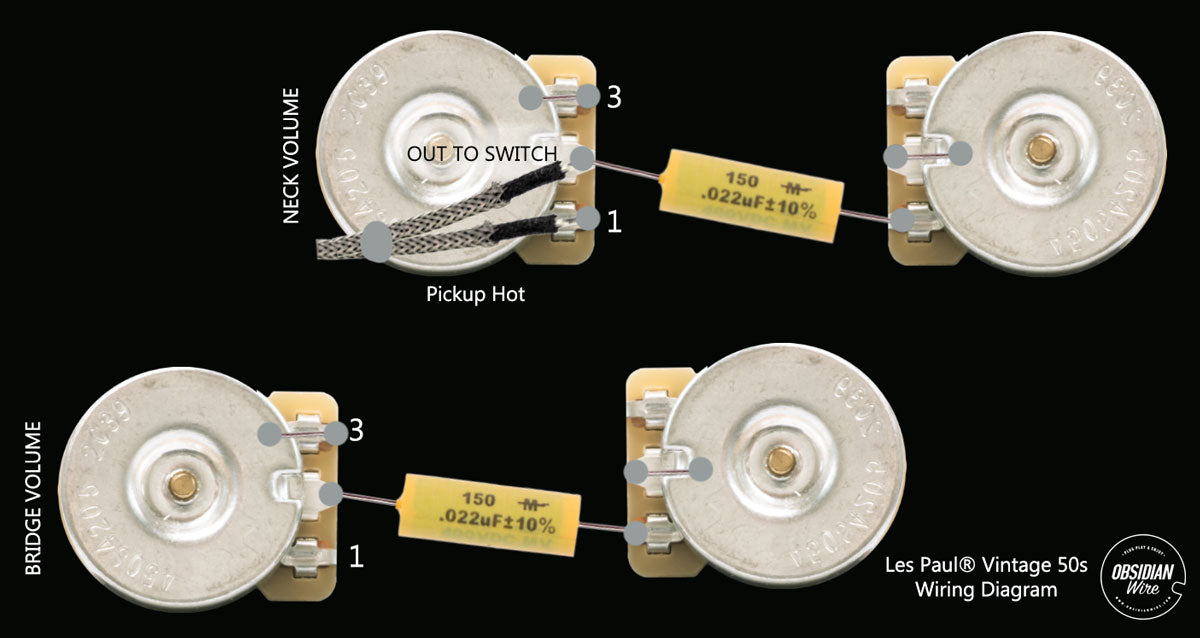

Câblage Les Paul 50s
Le câblage Vintage 50s Les Paul est le "Saint Graal" pour beaucoup. Il est parfait pour rouler entre votre ton classique «crunch» et des nettoyages émouvants aussi facilement et simplement que possible.

La différence technique :

Tout est dans l'ordre des commandes de tonalité et de volume. Le câblage vintage des années 50 place vos commandes de tonalité, après vos commandes de volume.

Câblage du contrôle du volume :

Cosse 1 : entrée du micro HOT
Cosse 2 : sortie vers commutateur + circuit de contrôle de tonalité
Cosse 3 : soudée à la terre/à l'arrière du pot

Les fils de terre, ou la tresse extérieure des fils de style vintage, sont soudés à l'arrière du pot.

La différence pour vous :

Le câblage Vintage des années 50 est le moyen le plus simple de basculer entre les sons clairs et crunch.

Configurez votre ampli pour qu'il soit au bord de la rupture à environ 7 sur le contrôle du volume, avec vos commandes de tonalité à 10. Montez le contrôle du volume jusqu'à 10 pour conduire votre ampli jusqu'à l'overdrive, ou ramenez-le vers zéro pour vos nettoyages. Bonheur.

Le hic - Les commandes de tonalité affecteront vos niveaux de volume, rendant vos tonalités parfaites plus difficiles à trouver dans une situation en direct. La clarté à des niveaux de volume inférieurs est plus facile à trouver qu'avec une configuration de câblage moderne des années 60, mais pas aussi réalisable qu'avec le câblage toujours clair des années 60 Plus/treble bleed.

Avantages
- Atténuation douce des aigus avec contrôle du volume
- Passez facilement du crunch au clean
Désavantages
- Les commandes de tonalité affectent également les niveaux de volume
- Pas aussi modifiable que le câblage '60's Plus'
Voir le diagramme

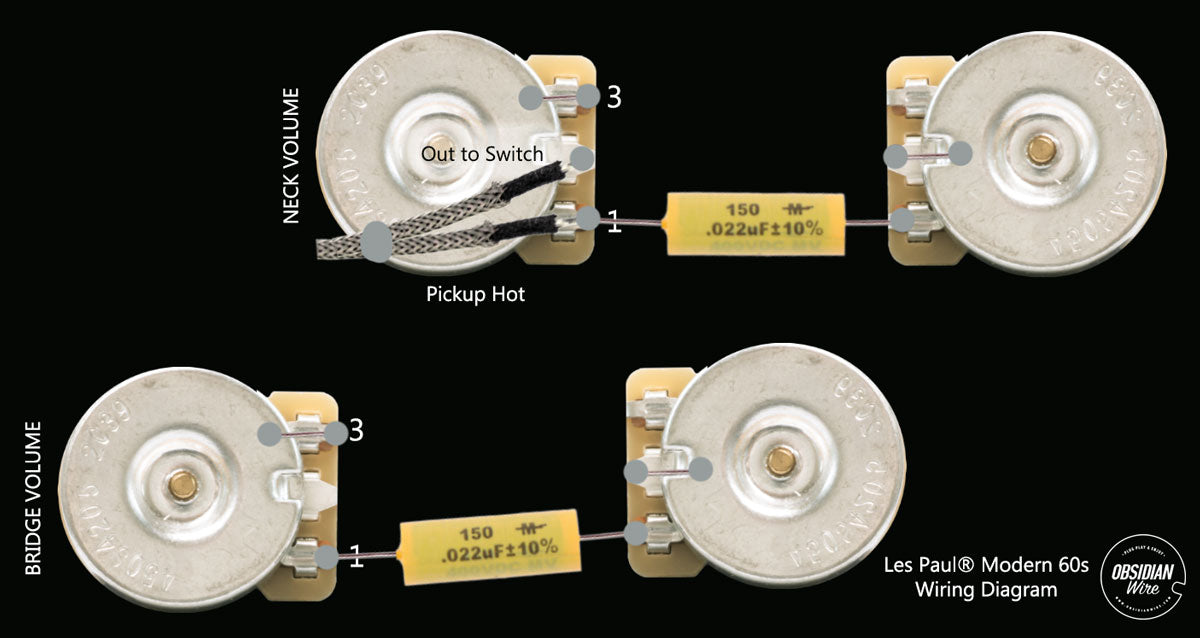

Câblage Les Paul moderne
Le câblage moderne des années 60 place le circuit de contrôle de la tonalité avant le contrôle du volume. Cela rend les commandes de tonalité et de volume plus indépendantes, mais provoque une chute brutale des aigus lors de l'utilisation de votre commande de volume.

La différence technique

Le câblage Les Paul moderne des années 60 déplace le circuit de commande de tonalité devant vos commandes de volume.

Câblage du contrôle du volume :

Cosse 1 : entrée du micro HOT + circuit de commande de tonalité
Cosse 2 : Sortie vers interrupteur
Cosse 3 : soudée à la terre/à l'arrière du pot

Les fils de terre, ou la tresse extérieure des fils de style vintage, sont soudés à l'arrière du pot.

La différence pour vous :

Le câblage moderne des années 60 sépare l'effet que vos commandes de tonalité et de volume ont l'une sur l'autre... presque.

Le hic - un nouveau problème est créé, où la résistance dans le contrôle du volume fonctionne en série avec la capacité de votre câble, pour créer un grand puits de tonalité incontournable. Le résultat - ralentissez votre volume et perdez tous vos aigus / aigus / clarté.

Avantages
- Les commandes de tonalité n'affecteront pas les niveaux de volume
Désavantages
- Chute abrupte des aigus avec contrôle du volume
- Forte baisse des niveaux de volume à l'extrémité supérieure du contrôle du volume
Voir le diagramme

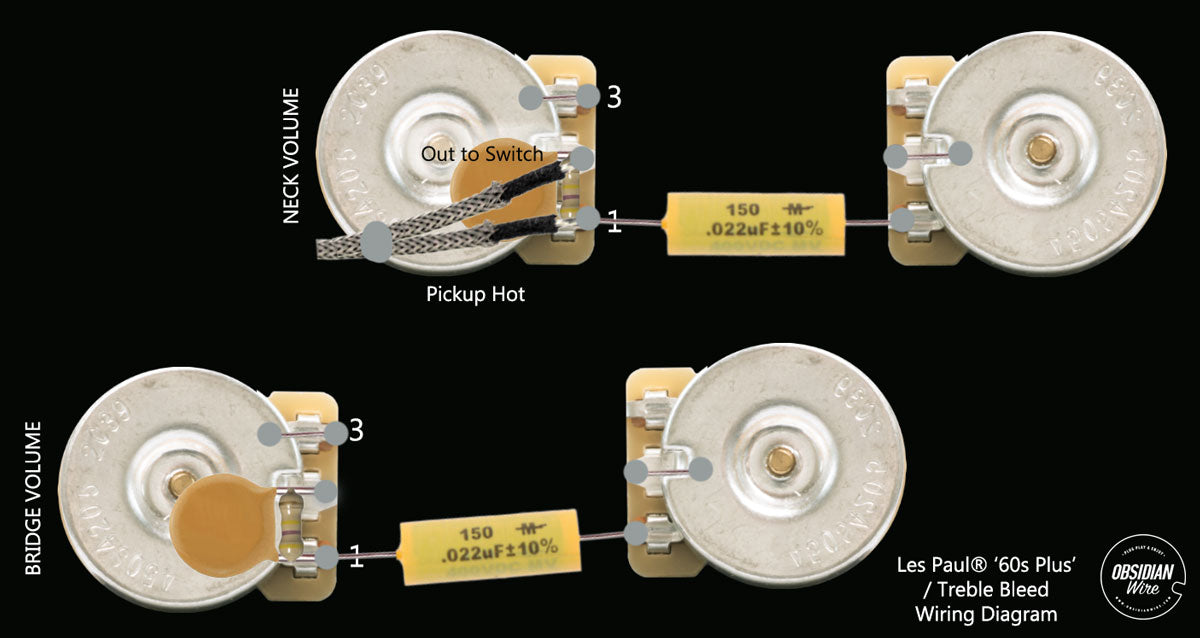

Câblage 'Obsidian® 60's Plus'
Comme le câblage "moderne", mais avec une purge des aigus sur chaque contrôle de volume, ce qui permet aux aigus de sauter la résistance du potentiomètre de volume. Cela permet de garder votre son clair et brillant à tous les volumes.

La différence technique :

Le câblage Obsidian 60's Plus ressemble au câblage moderne des années 60, mais il comprend un module de purge des aigus. sur chaque contrôle de volume.

Contrôle du volume

Cosse 1 : entrée du micro HOT + circuit de contrôle de tonalité + purge des aigus
Lug 2 : Sortie vers switch + Treble Bleed
Cosse 3 : soudée à la terre/à l'arrière du pot

Les fils de terre, ou la tresse extérieure des fils de style vintage, sont soudés à l'arrière du pot.

La différence pour vous

Cette configuration offre la plus grande clarté à des volumes plus faibles, et est la plus polyvalente des trois options de câblage Les Paul classiques. Les commandes de volume ont également la conicité la plus douce de 1 à 10, et les commandes de tonalité ne réduiront pas votre volume global.

Le hic - Il n'est pas aussi simple de basculer en douceur entre le clair et le crunch que le câblage vintage des années 50.

Avantages
- Conserve la clarté à des volumes inférieurs
- Cône de contrôle du volume plus lisse
- Les commandes de tonalité n'affecteront pas les niveaux de volume
Désavantages
- Pas aussi simple à utiliser que le câblage Vintage 50s
Voir le diagramme

Ouais mais... Quel est le MEILLEUR câblage Les Paul ?

Le meilleur faisceau de câbles Les Paul est celui qui vous aide à trouver le son que vous voulez et vous aide à l'obtenir le plus simplement possible.

Choisir...

Années 50

Pour un son incroyable Les Paul, qui passe en douceur entre les tons clairs et sales avec l'utilisation du contrôle du volume.

Obsidian 60's Plus / Treble Bleed

Pour plus de clarté à des volumes plus faibles et des commandes de tonalité indépendantes très utilisables

années 60 modernes

Pour passer d'un beau crunch croustillant à des nettoyages profonds et chauds.

Ou... Choisissez un câblage différent pour chaque micro

La meilleure partie du câblage Les Paul - Chaque micro dispose de sa propre suite de commandes de tonalité et de volume, vous pouvez donc choisir une configuration de câblage différente pour chaque côté.

Personnellement, j'aime utiliser le câblage Vintage 50s pour le micro manche et le câblage "60's Plus" pour le micro chevalet.

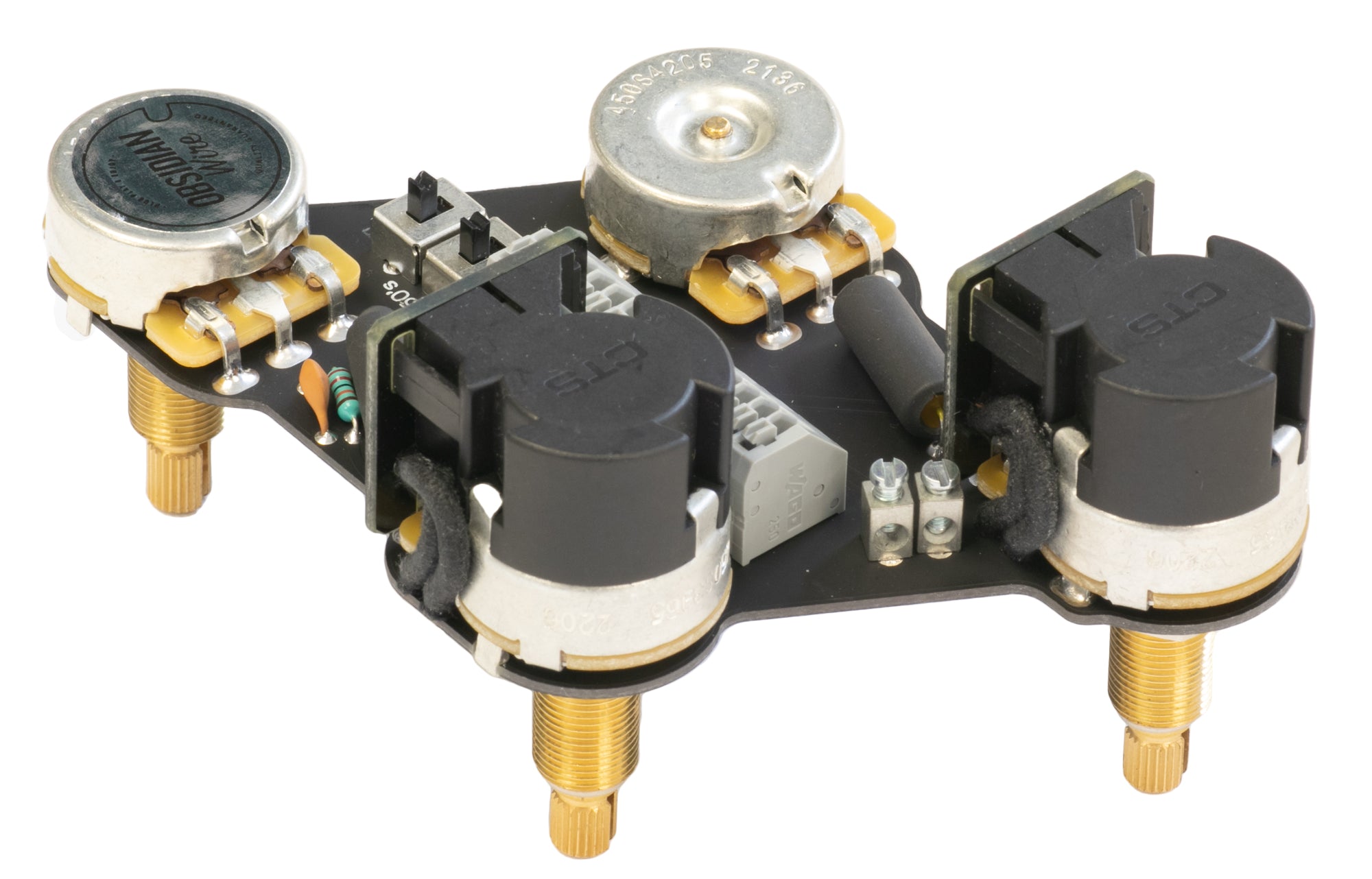

Le câblage Obsidian® MKII...

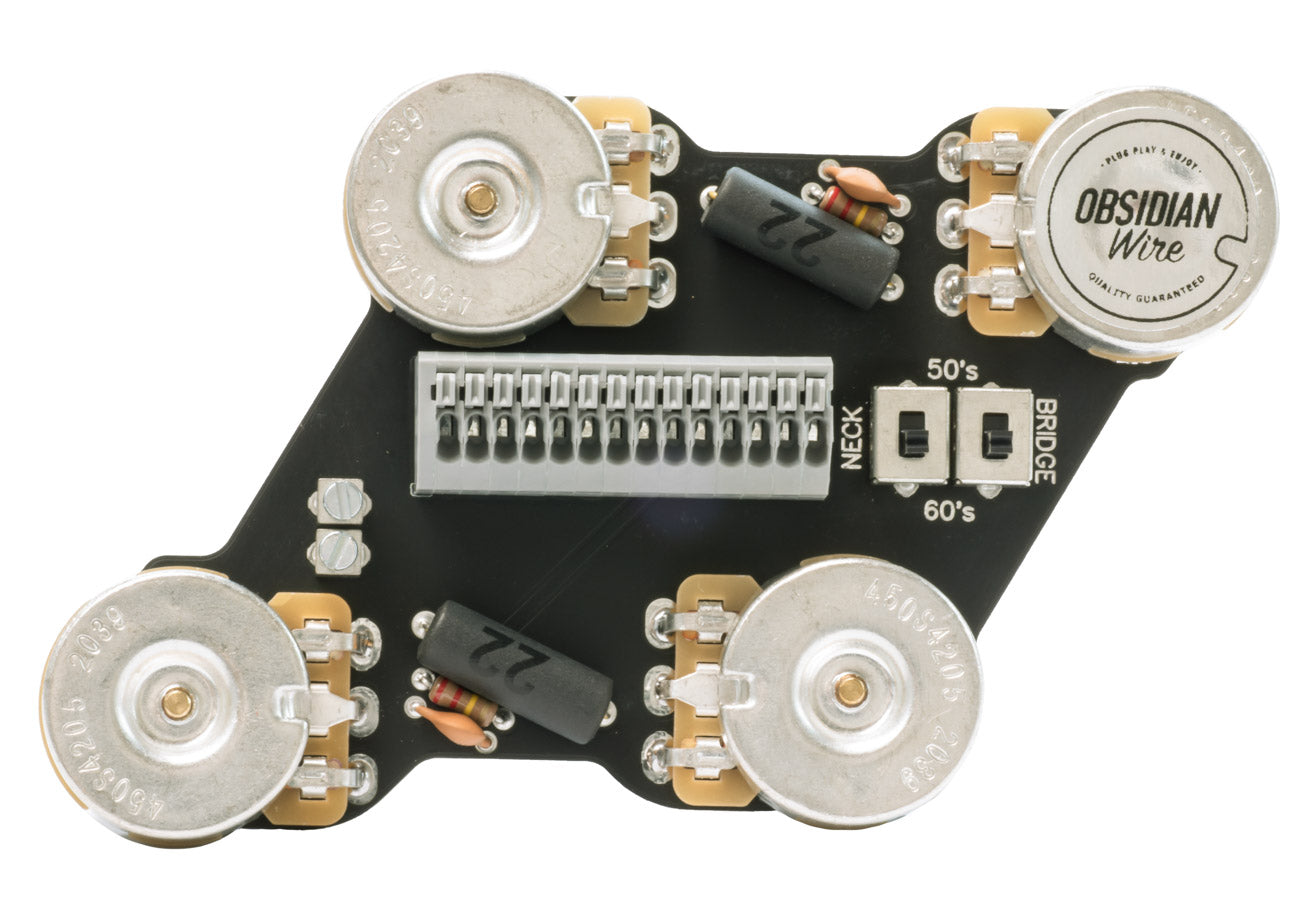

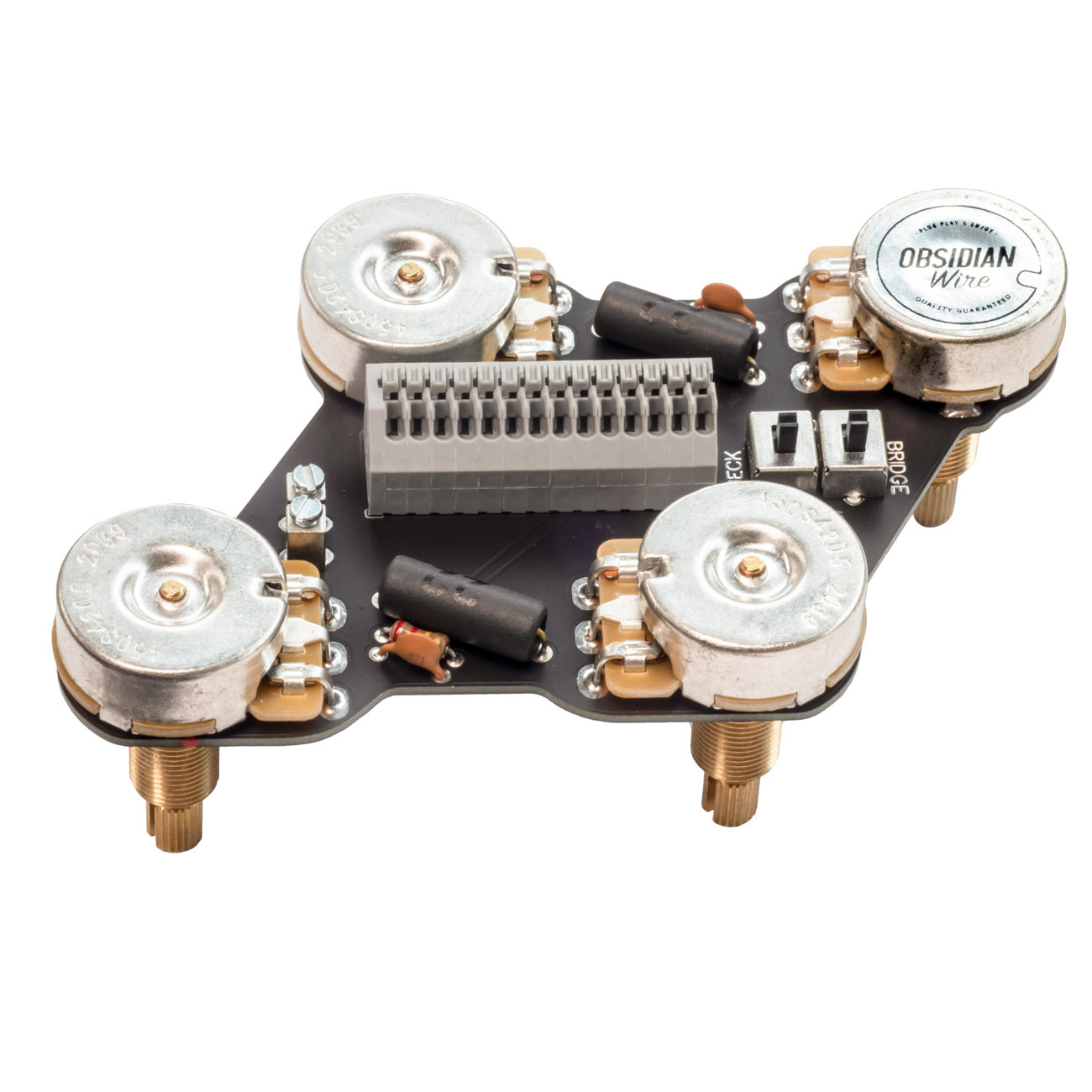

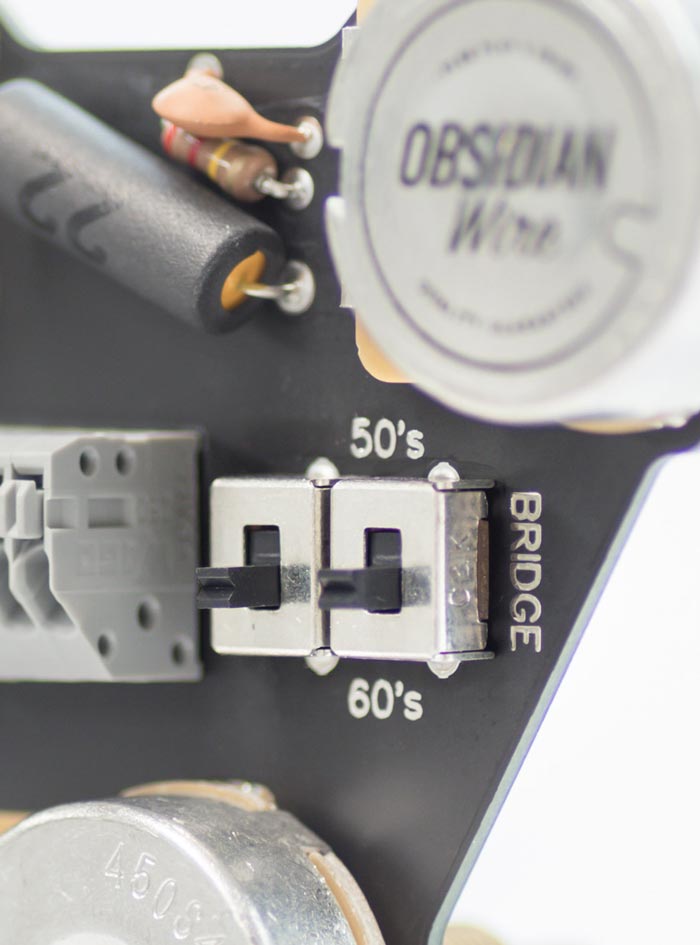

Le câblage Obsidian® MKII pour Les Paul® est construit avec un câblage commutable des années 50 et 60 afin que vous puissiez expérimenter et trouver un combo que vous aimez.
