Installation Strat®

Guides d'installation et conseils pour votre harnais ObsidianWire Strat®
A close up shot of the switch, tone and volume controls on a Fender stratocaster. The image shows out of focus pedals in the back ground.

  • Facile. Pas instantané.

    Pour une connexion sécurisée, prenez votre temps et suivez attentivement les instructions .

Informations d'installation :

Vous trouverez ci-dessous :

  • Guide de mise en page
  • Schémas de câblage
  • Instructions d'installation
  • Vidéos de démonstration
  • Liens vers une aide supplémentaire
 Télécharger le manuel

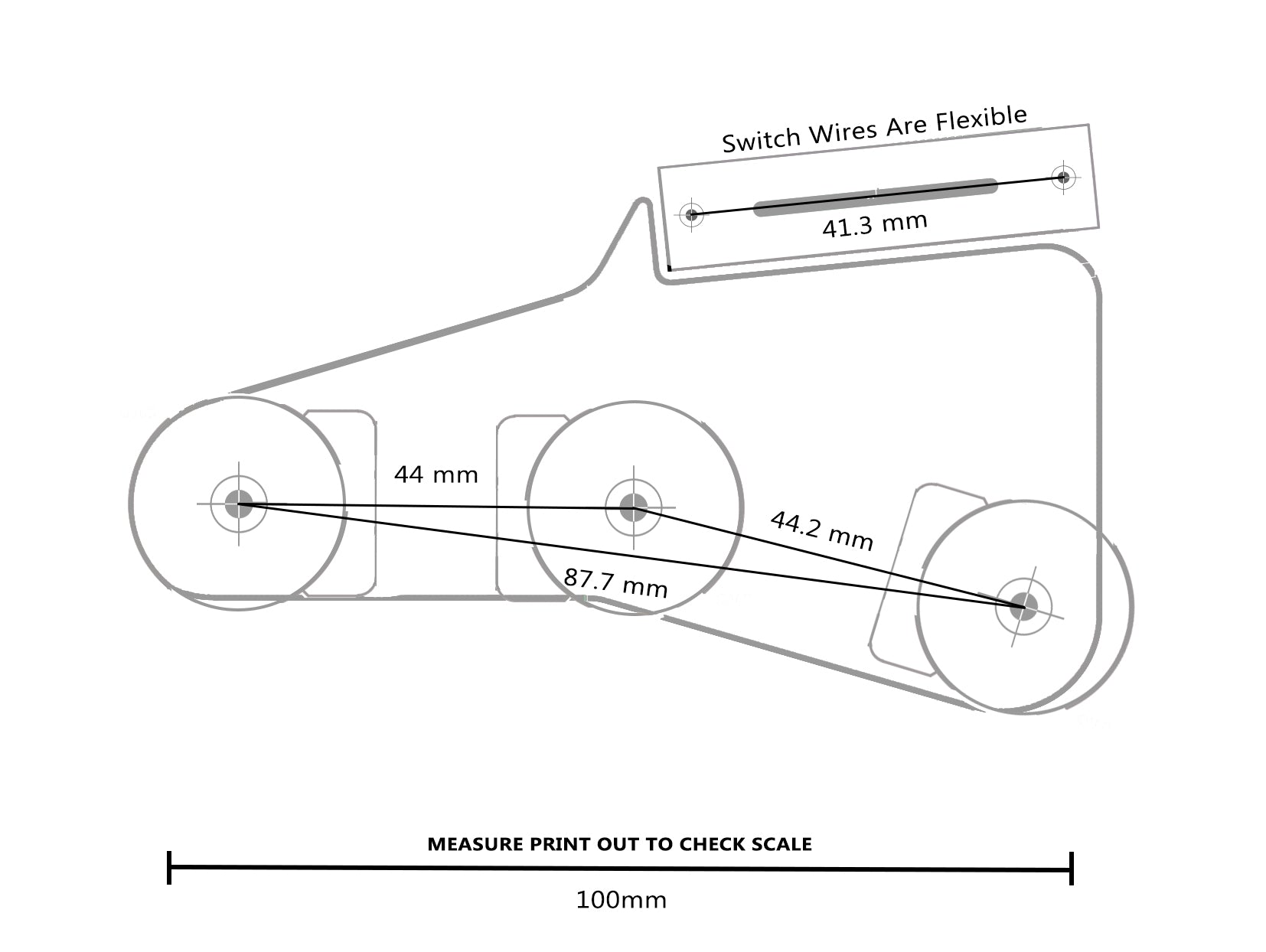

ObsidianWire Control hole layout / hole spacing diagram for Stratocaster

Cela conviendra-t-il ?

Guide de mise en page : ObsidianWire pour Strat

Compatible avec la plupart des Stratocasters Fender MIM et MIA authentiques

Compatible avec la plupart des Stratocasters Squier et Fender Japan // Nécessite un ajustement de la taille des trous et des boutons (trou de 9,52 mm et boutons à 24 cannelures). Les faisceaux de câbles à poussoir/traction nécessitent une cavité de taille standard (profondeur minimale : 33 mm).

Vérifiez toujours la disposition des trous

  • Diamètre du trou : 9,52 mm (3/8")
  • Profondeur de la cavité : minimum 34,5 mm (1,3 pouce) // (30 mm de profondeur requis autour des potentiomètres push/pull)
  • Taille du bouton : Utiliser uniquement un arbre fendu à 24 cannelures (spécifications américaines).
  • Embout de commutation (type chêne) : Impérial / Spécifications américaines / Chêne / Type CRL
  • Pointe de commutation (type Schaller - utilisée sur les aciers HSS/HSH personnalisés) Pointe Schaller

TÉLÉCHARGER LE GUIDE DE MISE EN PAGE

Schémas de câblage pour Strat®

Faites correspondre votre schéma de câblage à votre modèle Pro-Wired Electronics.

Vérifiez attentivement.

Remarques :

  • Emplacement 1 - Toujours le plus proche du Jack
  • Les fils de terre de rechange se connectent au connecteur à vis.
  • Mise à la terre de toutes les pièces métalliques, y compris le vibrato/chevalet et le blindage de la cavité.

  • Blender 250k // Custom 7 G2 // Vintage G2

    1 = Terrain de rechange
    2 = Terrain de rechange
    3 = Prise de sortie noire
    4 = Prise de sortie blanche
    5 = Sol du cou
    6 = Cou chaud
    7 = Milieu
    8 = Moyennement chaud
    9 = Terrain du pont
    10 = Pont chaud

    Tous les autres fils de terre doivent être vissés sur le connecteur de terre.

  • Blender G2 // Blender universel

    1 = Prise de sortie noire
    2 = Prise de sortie blanche
    3 = Sol du cou
    4 = Cou chaud
    5 = Série de manches 1
    6 = Série de manches 2
    7 = Milieu
    8 = Moyennement chaud
    9 = Série du milieu 1
    10 = Série du milieu 2
    11 = Terrain du pont
    12 = Pont chaud
    13 = Série de ponts 1
    14 = Série de ponts 2

    Tous les autres fils de terre - visser le connecteur de terre

    Pour les micros à deux fils , laissez les emplacements SÉRIE vides.

  • HSS PERSONNALISÉ / HSH GEN2

    1 = Prise de sortie noire
    2 = Prise de sortie blanche
    3 = Masse du micro manche
    4 = Micro manche chaud
    5 = Série de micros manche 1
    6 = Micro manche série 2
    7 = Zone de ramassage centrale
    8 = Micro central chaud
    9 = Masse du micro chevalet
    10 = Micro chevalet chaud
    11 = Série de micros chevalet 1
    12 = Série de micros chevalet 2

    Tous les autres fils de terre doivent être vissés sur le connecteur de terre.

    Micros chevalet et manche à deux fils - Laissez les emplacements « Série » vides

  • Lycée Lambertones

    1 = Prise de sortie noire
    2 = Prise de sortie blanche
    3 = Sol du cou
    4 = Cou chaud
    5 = Milieu
    6 = Moyennement chaud
    7 = Terrain du pont
    8 = Pont chaud
    9 = Série de ponts 1
    10 = Série de ponts 2

    Tous les autres fils de terre doivent être vissés sur le connecteur de terre.

    Fiche d'information

  • Ménage personnalisé

    1 = Prise de sortie noire
    2 = Prise de sortie blanche
    3 = Sol du cou
    4 = Cou chaud
    5 = Série de manches 1
    6 = Série de manches 2
    7 = Terrain du pont
    8 = Pont chaud
    9 = Série de ponts 1
    10 = Série de ponts 2

    Tous les autres fils de terre doivent être vissés sur le connecteur de terre.

Installation de votre nouveau harnais Strat®

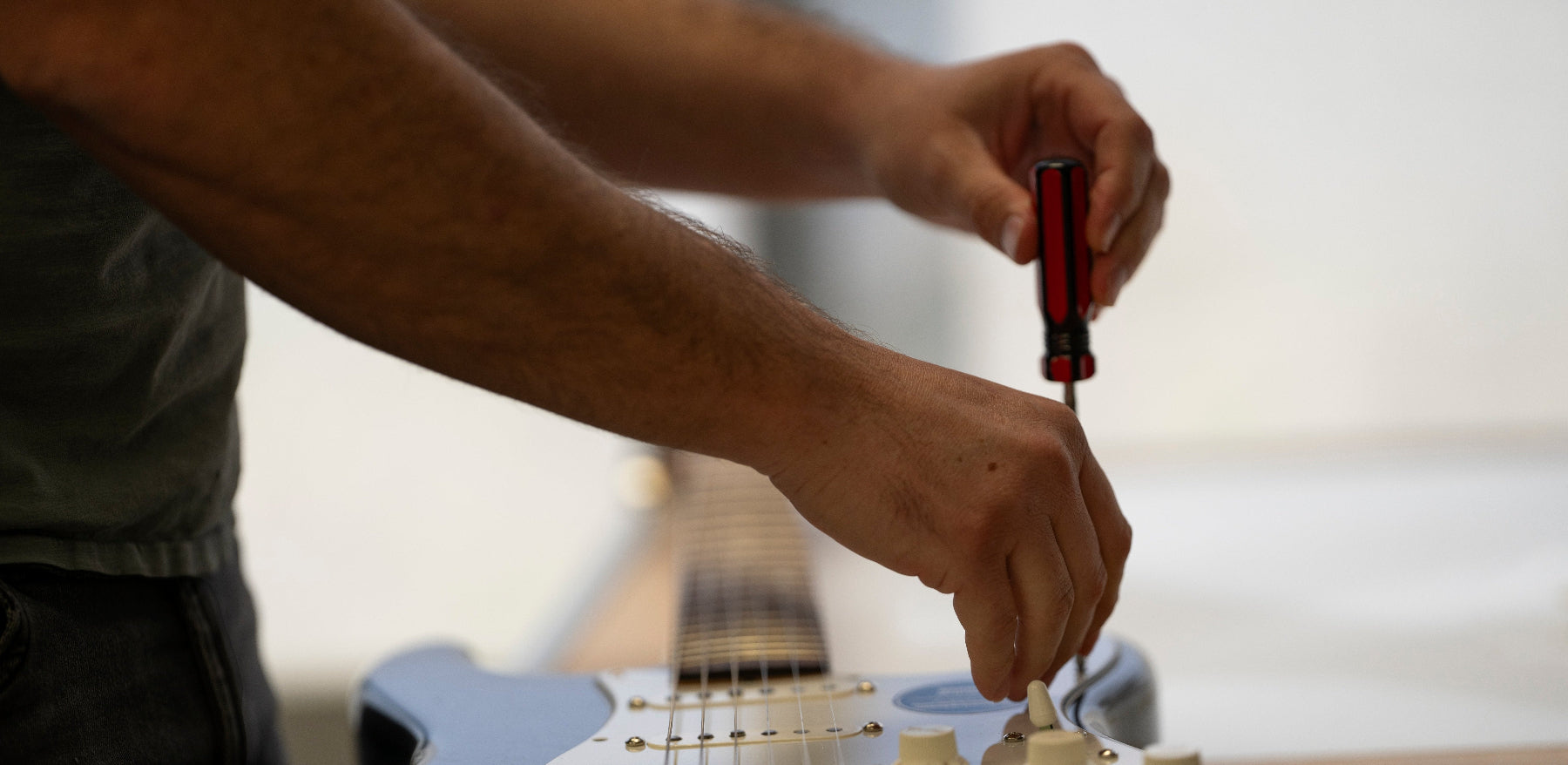

  • A man removing the pickguard from a black fender stratocaster.

    1) Préparez votre espace et prévoyez du temps.

    • Une installation propre est une bonne installation
    • Prenez votre temps et soyez précis.
    • Les composants électriques peuvent être fragiles. Manipulez-les avec précaution.

    Vous aurez besoin

    • Coupe-fils
    • Tournevis plat à pointe fine
    • Tournevis cruciforme pour vis d'interrupteur
    • Écrou en forme de croissant ou douille pour écrous de potentiomètre

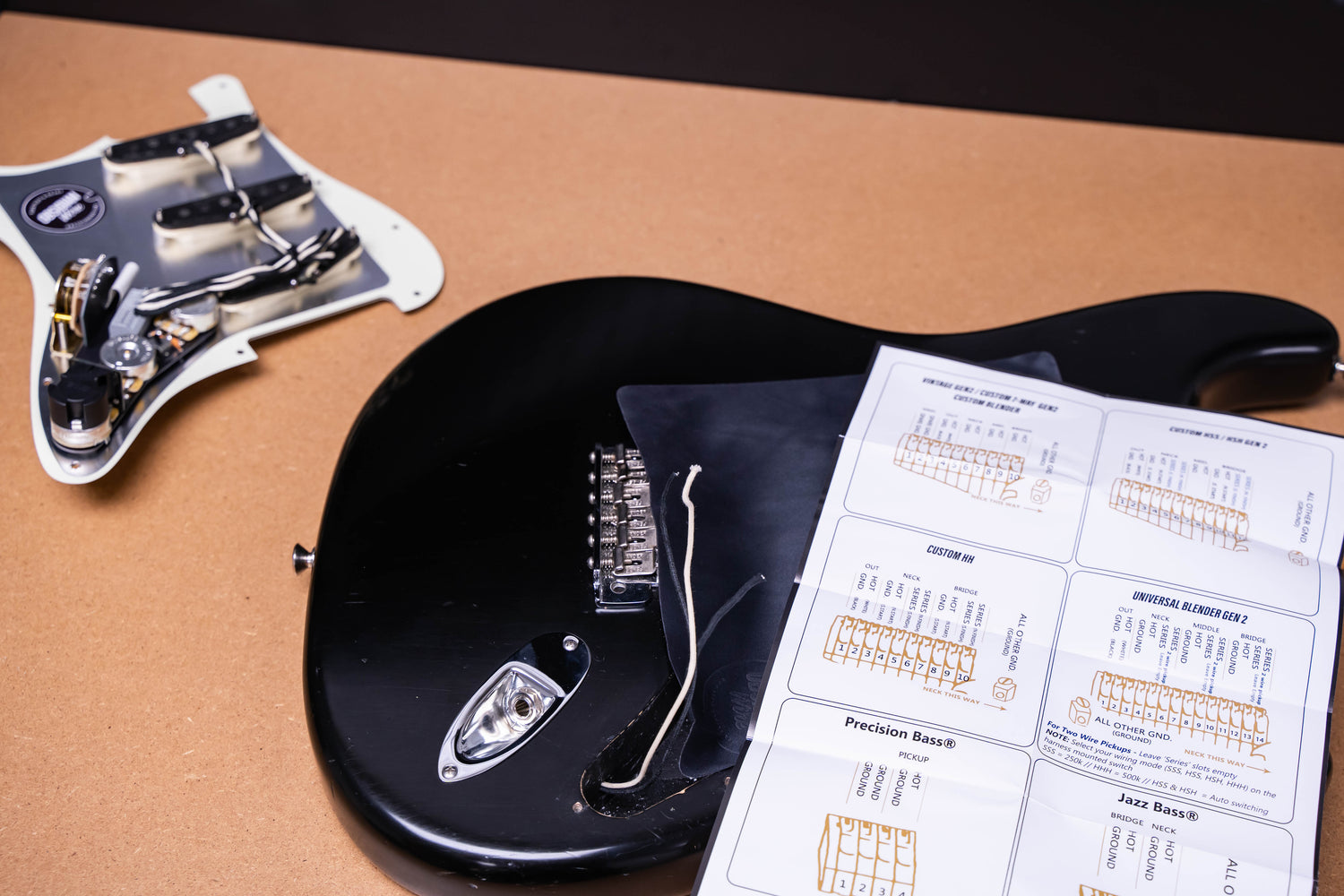

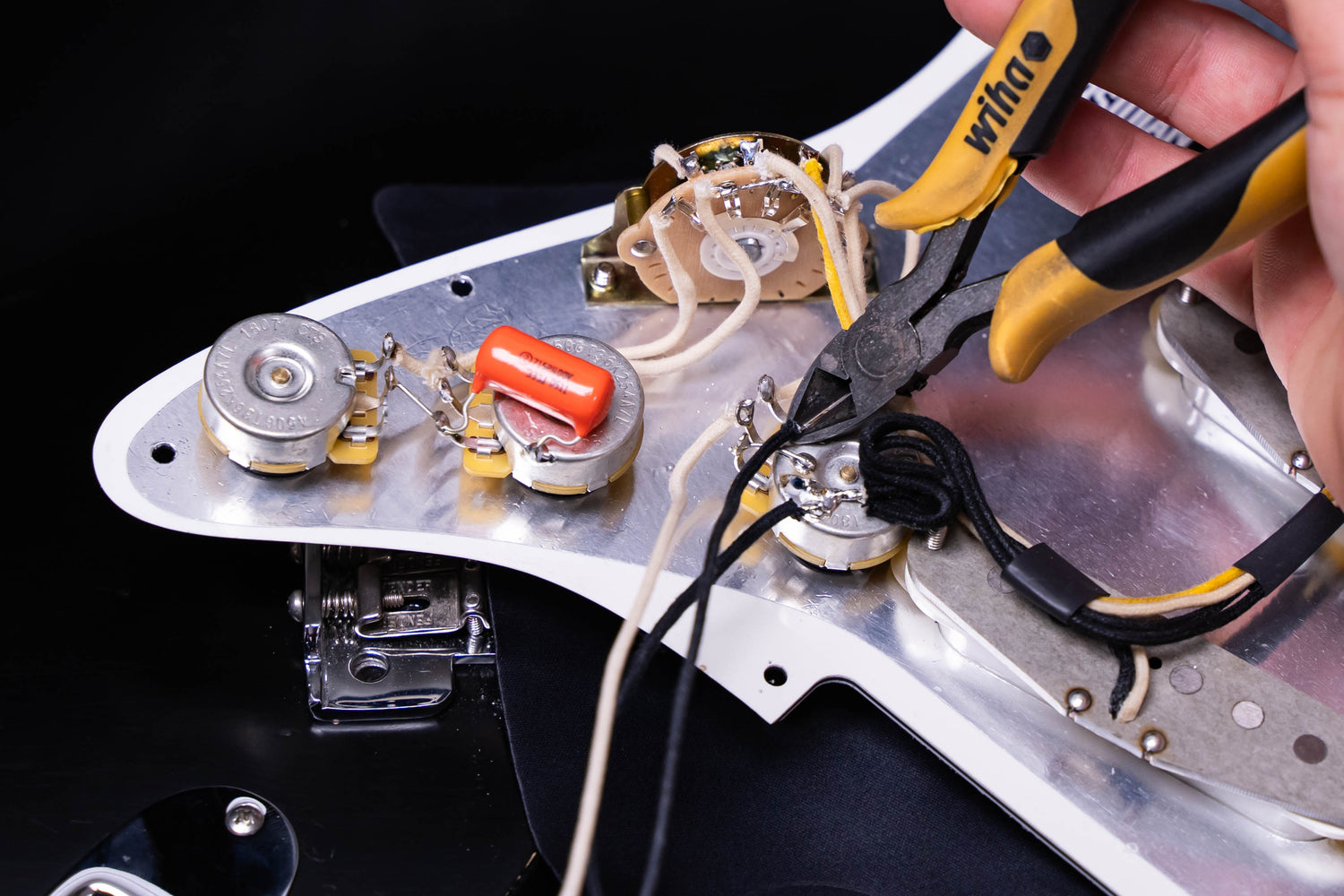

  • 3) Découpez votre vieux harnais

    • Coupez le micro et les fils de masse de votre ancien harnais et retirez-le de votre basse.
    • Coupez le plus près possible de l'ancien faisceau pour conserver la longueur de vos fils.

  • 3) Fixez votre nouveau faisceau de câbles sur le pickguard

    • Utilisez le matériel fourni pour installer votre nouveau faisceau de câbles.
    • NE RETIREZ PAS les écrous pré-installés sur votre faisceau. Ils servent d'entretoise entre le faisceau et le pickguard.

  •

    1) Trouvez votre diagramme

    • Trouvez le diagramme correct pour votre Strat® & Harness ci-dessus.
    • Assurez-vous que le diagramme est le bon pour le harnais que vous installez.
    • TÉLÉCHARGER LE MANUEL
    Télécharger le manuel
  •

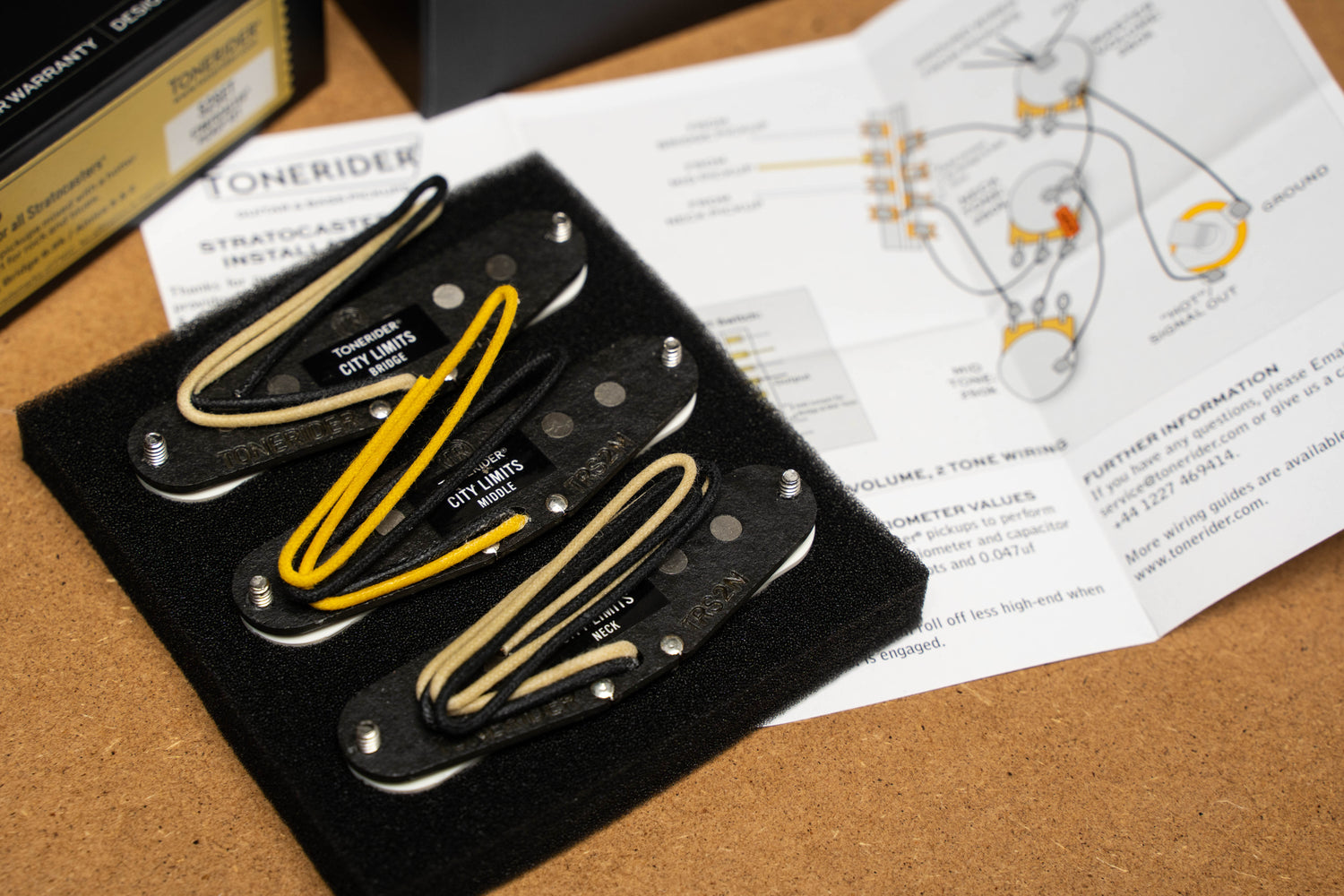

    2) Identifiez vos fils de ramassage

    • Pour la plupart des micros :
      Chaud = Blanc
      Sol = Noir
    • Pour différents micros, vous pouvez consulter notre guide de fil de micro ci-dessous
    • CODES DE COULEUR DE RAMASSAGE
    Codes de couleur de ramassage

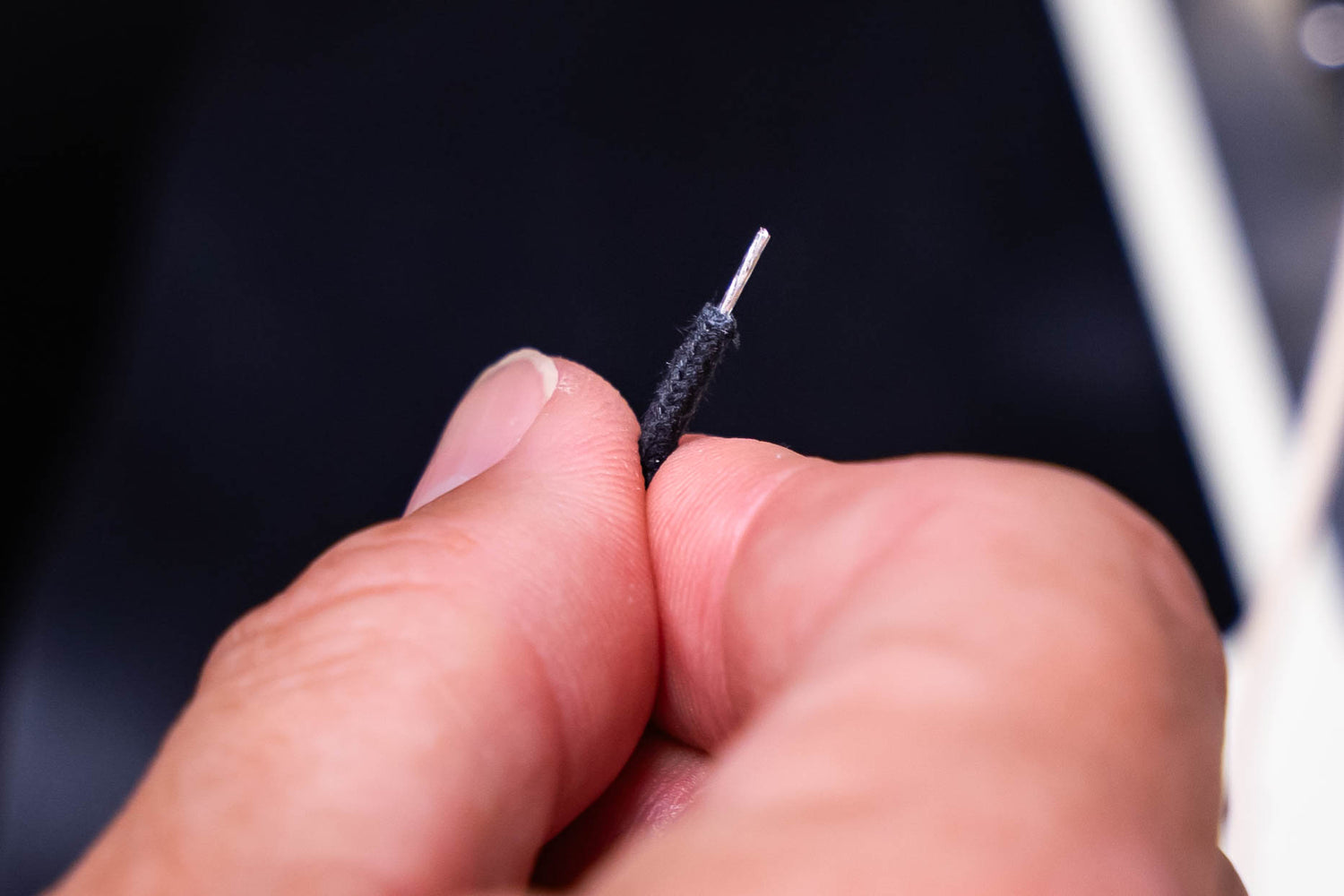

  • 6) Préparez vos câbles

    • Prenez votre temps et soyez précis.
    • Dénudez l'isolant du fil de captage et du fil de masse en laissant 6 mm (1/4") de fil nu.
    • Torsadez les brins de fil de fer entre vos doigts pour créer une pointe ferme.
    • Des fils correctement préparés sont essentiels pour une bonne connexion.

  •

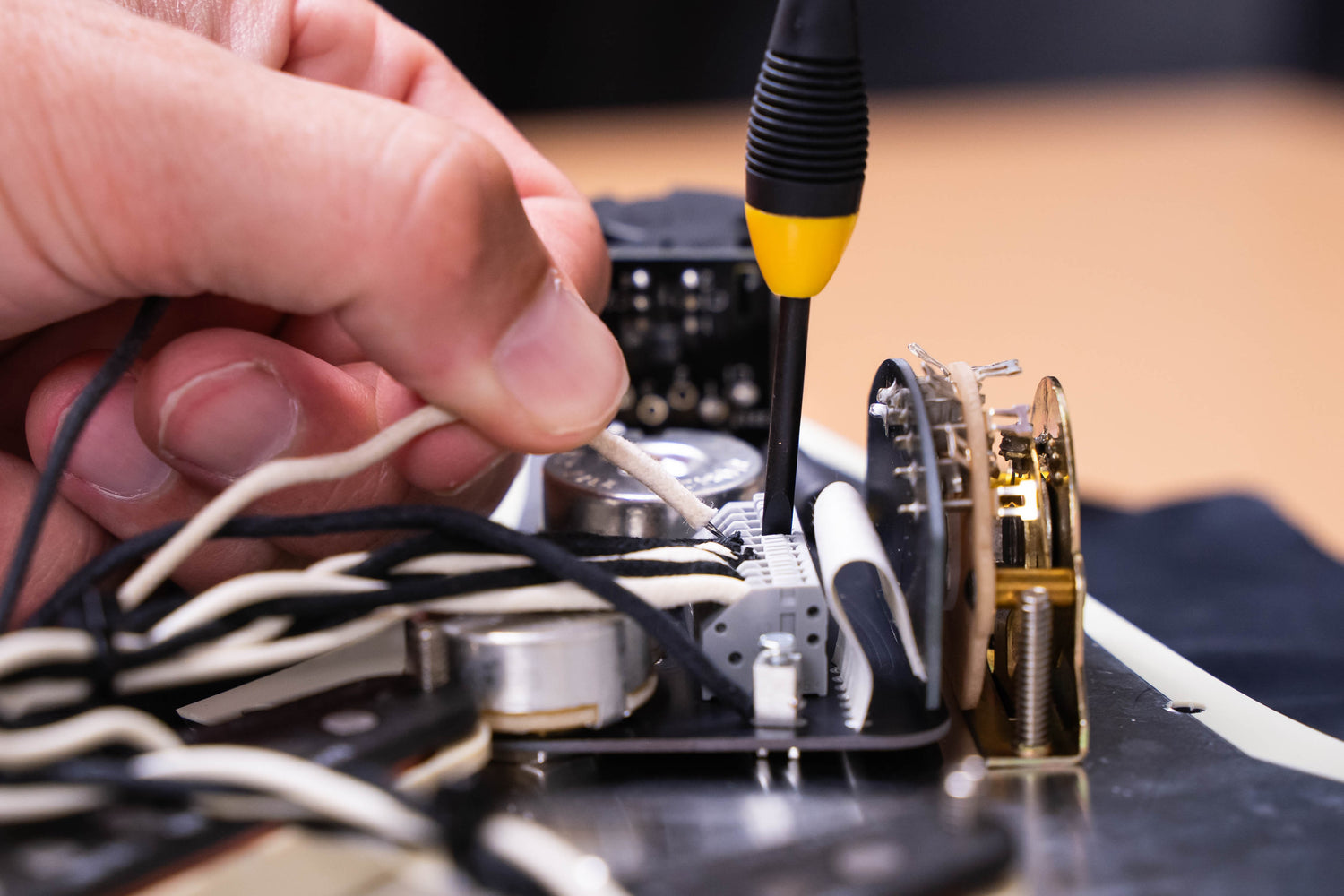

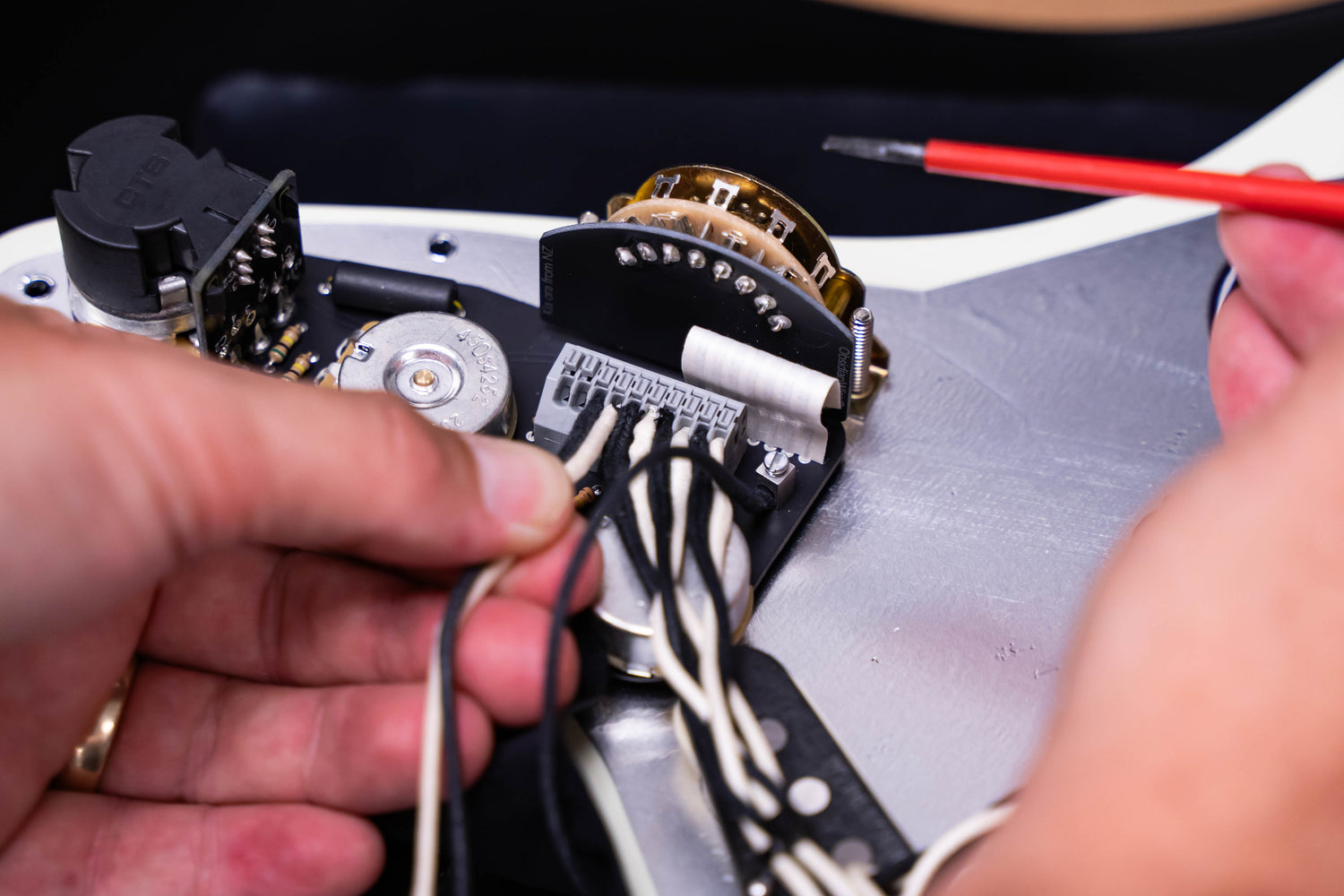

    7) Appuyez sur le bouton du connecteur et maintenez-le enfoncé

    • Utilisez un tournevis fin pour appuyer sur le bouton du connecteur situé au-dessus de la fente du fil et le maintenir enfoncé.
    • Cela ouvre une pince interne permettant d'insérer le fil dans la fente.
    • Pour un guide complet sur l'utilisation des connecteurs sans soudure, consultez ci-dessous.
    Guide des connecteurs

  • 8) Insérez le fil et relâchez le bouton

    • Insérez le fil à un angle de 45°.
    • Insérez toute la partie exposée du fil (6 mm ou 1/4").
    • Relâchez le bouton et le fil devrait rester bien en place.
    • Testez le fil en tirant légèrement dessus avant de passer au suivant.
    • Votre connecteur sans soudure est conçu pour s'adapter à une large gamme de diamètres de fils, allant des fils en tissu standard Fender aux minuscules fils de type Seymour Duncan.

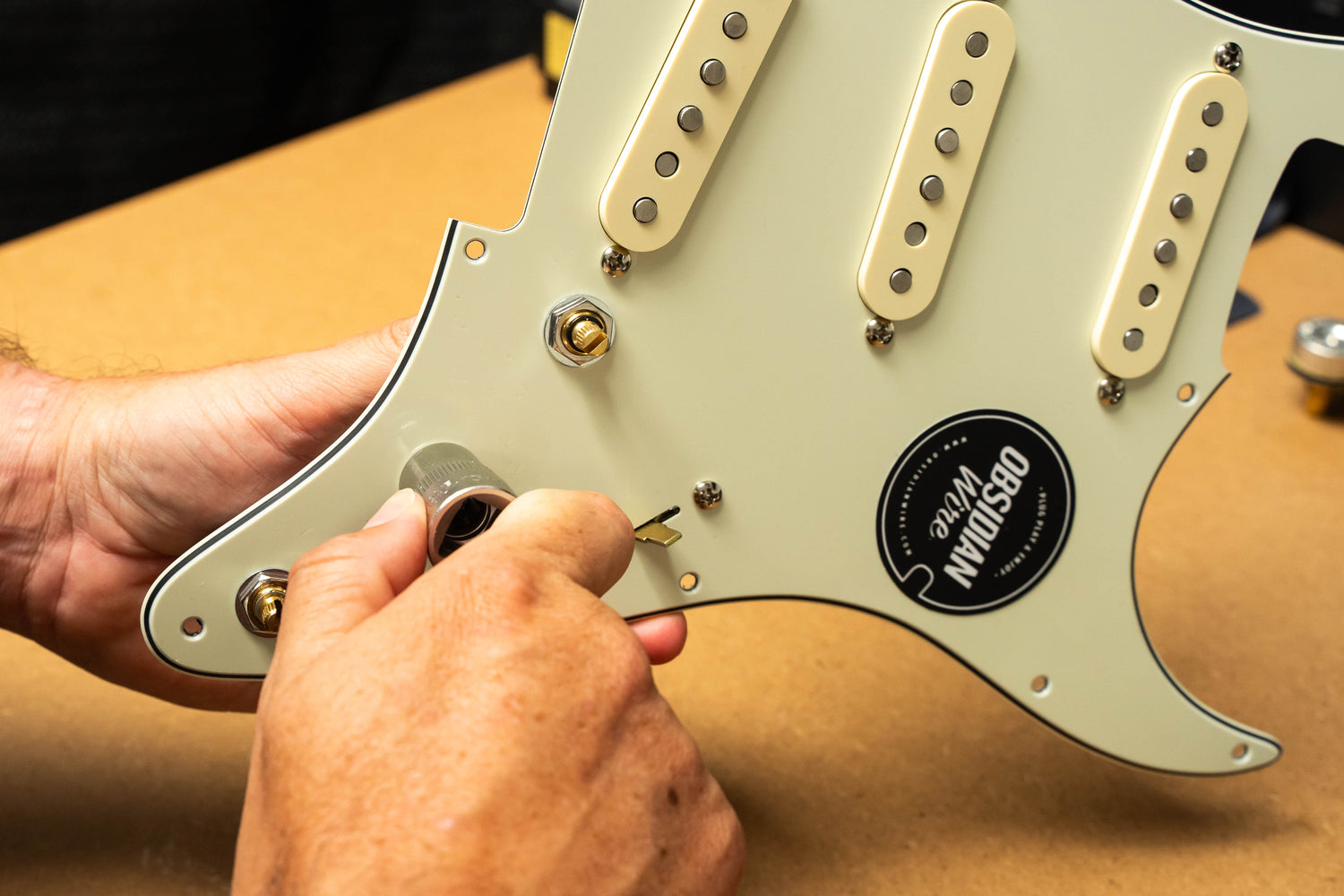

  • 9) Installer les boutons et l'embout de l'interrupteur

    • Utilisez des boutons et des embouts de la taille appropriée
    • Utilisez uniquement des boutons aux spécifications américaines / impériales (24 cannelures ou sans cannelures).
    • Prenez le temps d'aligner les cannelures du bouton
    • Appuyez doucement
    • Soutenez la base du pot pendant que vous appuyez sur le bouton
    • Ne forcez jamais un bouton serré, car cela peut endommager le potentiomètre.

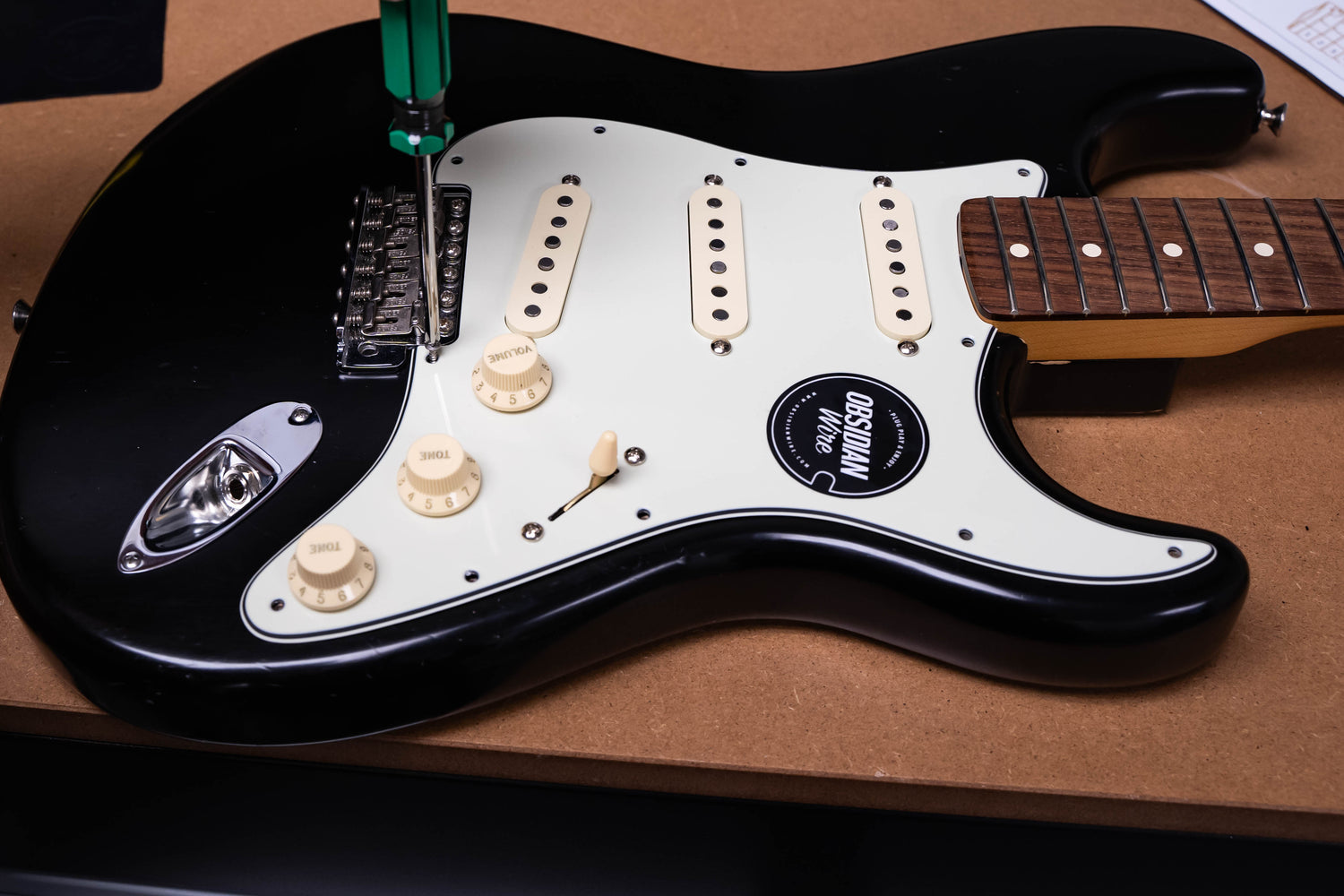

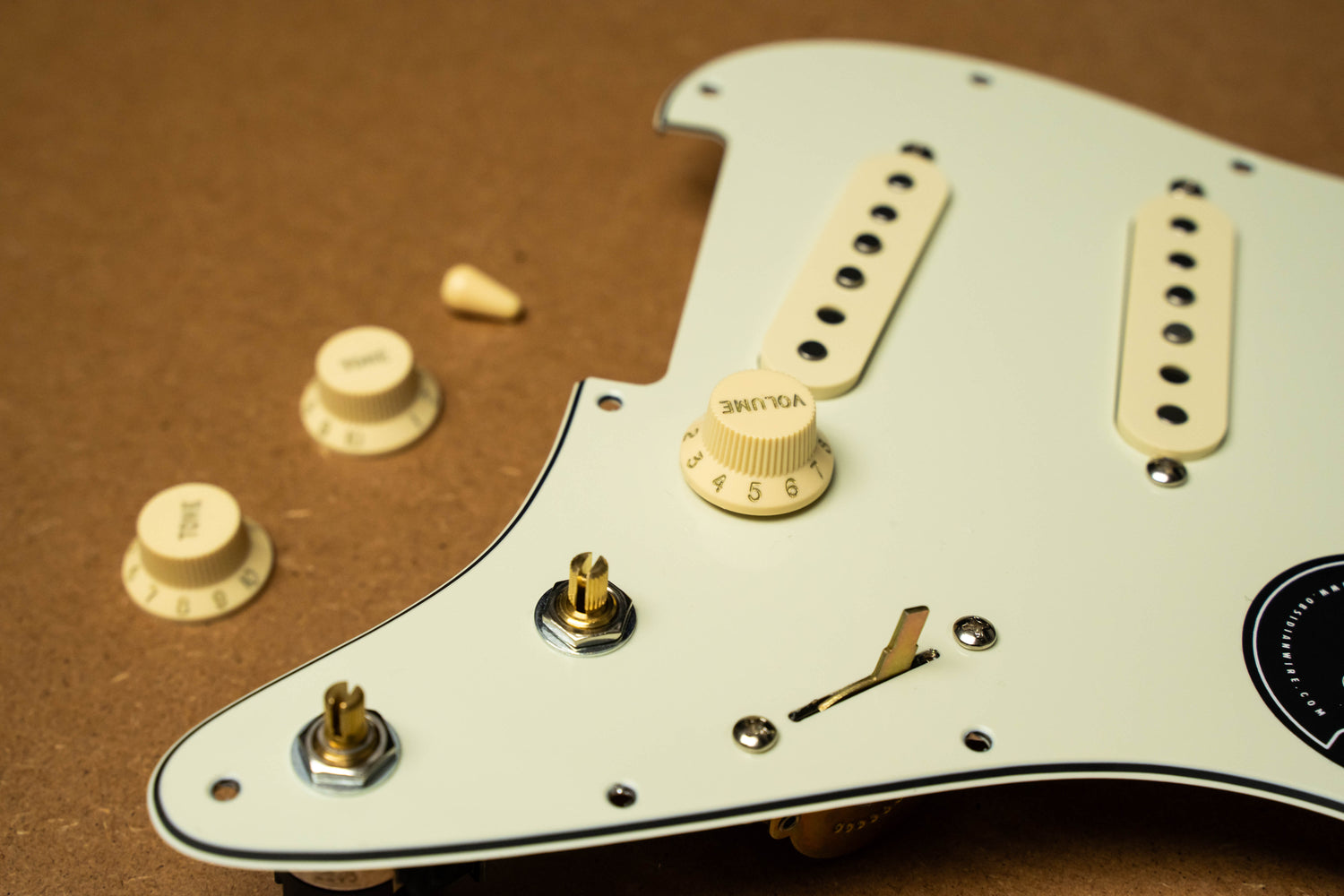

  • 10) Installez votre plaque de protection et tendez les cordes pour les tests.

    • Veillez à bien ranger tous les fils dans la cavité.
    • Veillez à ce que l'interrupteur et la prise ne soient pas en contact avec la paroi creuse, car cela peut entraîner un arrondissement du signal.
    • Assurez-vous qu'il y a suffisamment d'espace libre au fond de la cavité pour éviter que l'interrupteur ne se mette à la terre sur le plancher de la cavité.

Commutateurs de mode

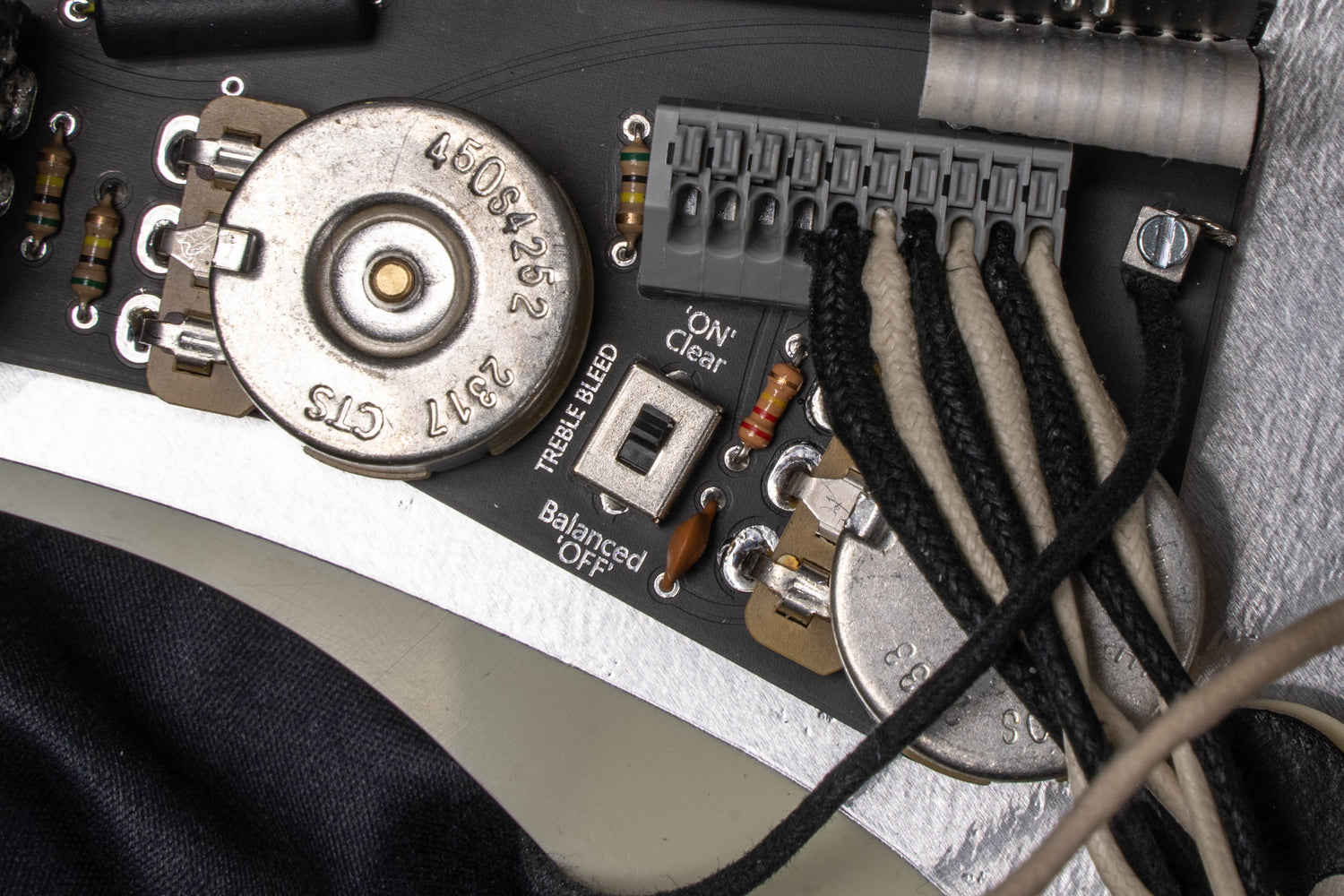

  • Commutateur de purge des aigus

    • La version Gen 2 de notre câblage ST Vintage et ST Custom 7 voies pour Stratocaster est équipée d'un commutateur « Treble Bleed ».
    • Désactivez cette option pour obtenir un contrôle de volume de type Stratocaster traditionnel. Cela atténuera les aigus lorsque vous baisserez le volume.
    • Activez cette option pour conserver les aigus à faible volume et bénéficier d'un contrôle du volume plus fluide.
    • Pour la plupart des installations, nous recommandons le réglage « ON ».

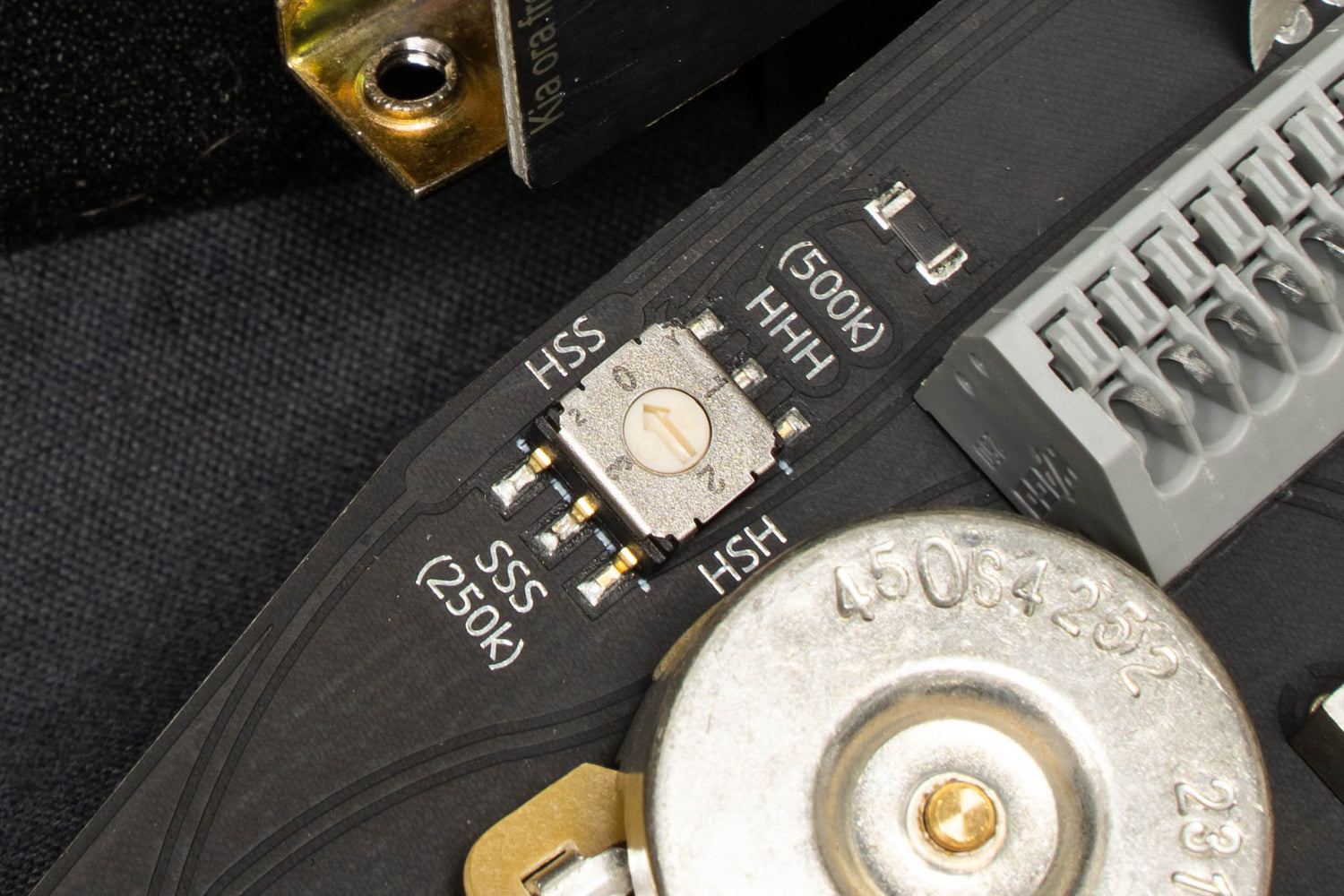

  • Commutation de « mode » intelligente

    Nos câblages ST Custom HSS G2 et ST Custom Blender G2 sont dotés d'un commutateur « Mode » qui vous permet d'optimiser parfaitement votre câblage pour différentes configurations de micros.

    Optimisez facilement le câblage de vos micros.

    • SSS / 250k Pour trois micros simples ou la plupart des humbuckers au format simple bobinage
    • HSS / Commutation intelligente (commutation automatique entre 250 kV et 500 kV)
    • HHH / 500k Pour tout micro nécessitant plus d'aigus et de puissance.
    • HSH / Commutation intelligente (commutation automatique entre 250 kΩ et 500 kΩ)

    Remarque : Le ST Custom HSS ne propose d'options que pour les systèmes HSS et HSH.

  • Réglage par division de bobine

    Les micros ST Custom Lambertones et ST Custom HH6 G2 sont dotés d'une fonction de split de bobine permettant un split total ou partiel des humbuckers.

    • Réglez-le sur « Fort » pour réduire le split partiel et obtenir un son de simple bobinage plus fort et plus riche.
    • Réglez-le sur « silencieux » pour un split traditionnel complet, et un son plus doux, avec davantage d'aigus.
    • Le commutateur peut être positionné n'importe où entre les deux points pour un réglage précis.

Vidéos d'installation :

Les vidéos de démonstration ci-dessous sont spécifiques à chaque modèle. Utilisez toujours le schéma de câblage correspondant à votre modèle.

Mélangeur personnalisé // Vintage

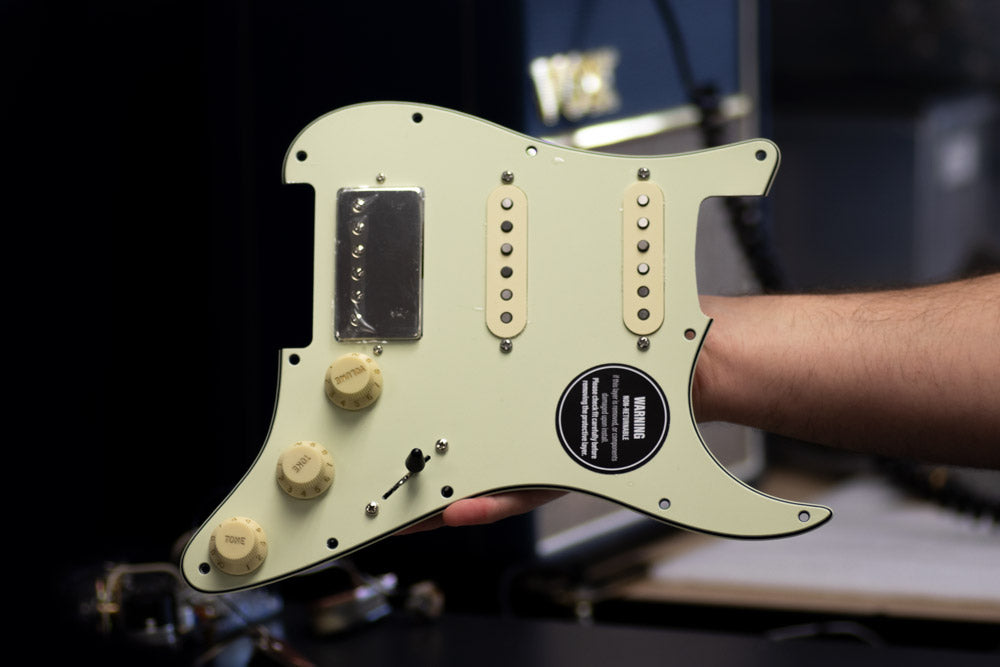

ST Custom HSS - Gen 1

Plus d'aide?

A man removing the pickguard from a black fender stratocaster.

Installation de plaques de protection chargées

Trouvez des informations sur l'installation des plaques de protection pré-câblées, ainsi que des schémas de câblage, des instructions et des vidéos de démonstration.

Informations d'installation du pickguard chargé
