Verwendung lötfreier Steckverbinder

Eine Anleitung zur Verwendung des lötfreien Steckers an Ihrem ObsidianWire-Kabelbaum

  • Einfach. Nicht sofort.

    Nehmen Sie sich für eine sichere Verbindung Zeit und befolgen Sie die Anweisungen sorgfältig .

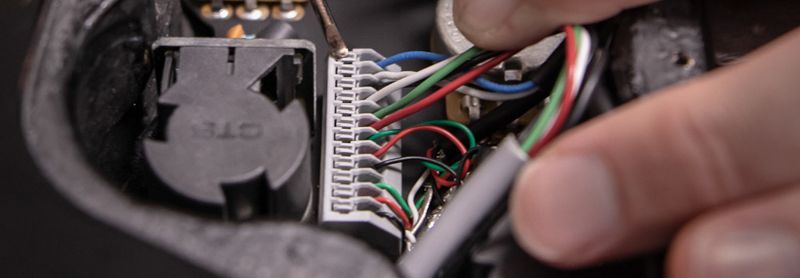

Der lötfreie Hauptanschluss

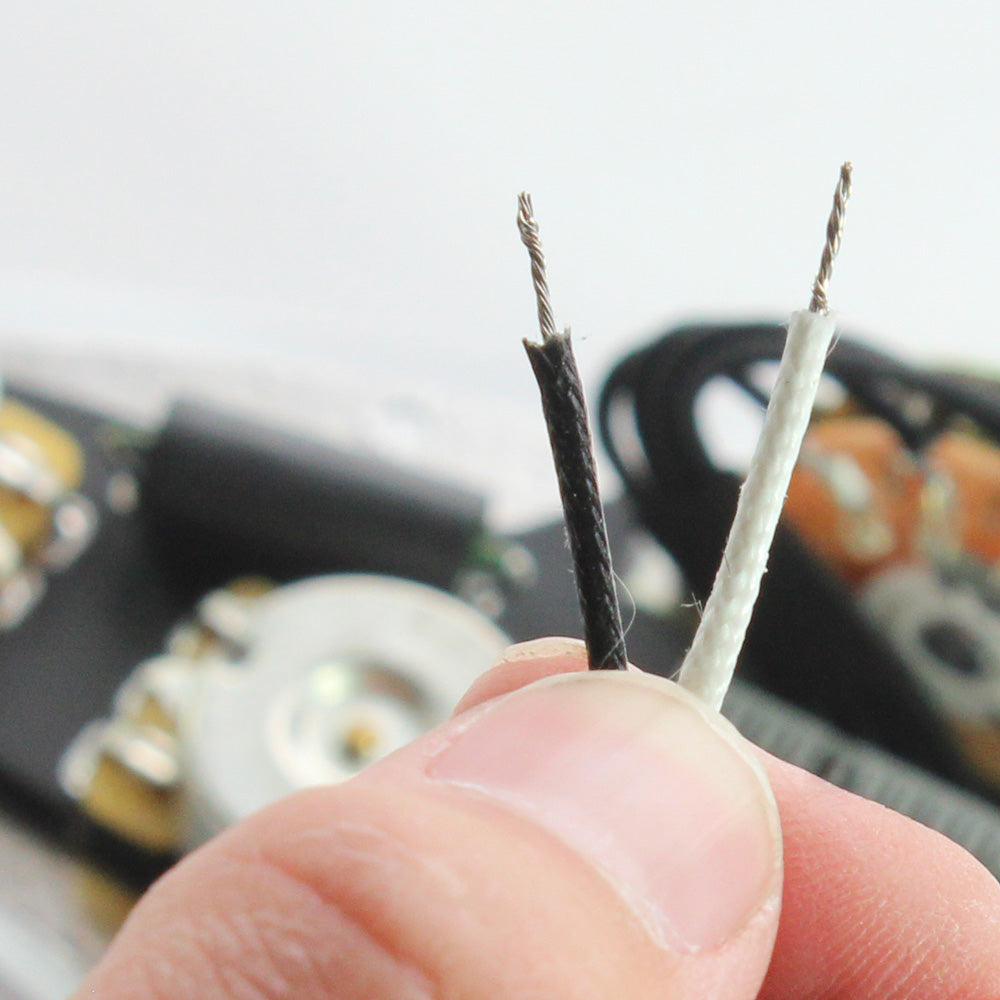

  • Bereiten Sie den Tipp vor

    • Reduzieren Sie die Kabelisolierung auf 6 mm (1/4").
    • Machen Sie dies präzise.
    • Wenn es zu kurz ist, hält es nicht gut im Stecker.
    • Wenn es zu lang ist, entsteht eine Schwachstelle im Draht.

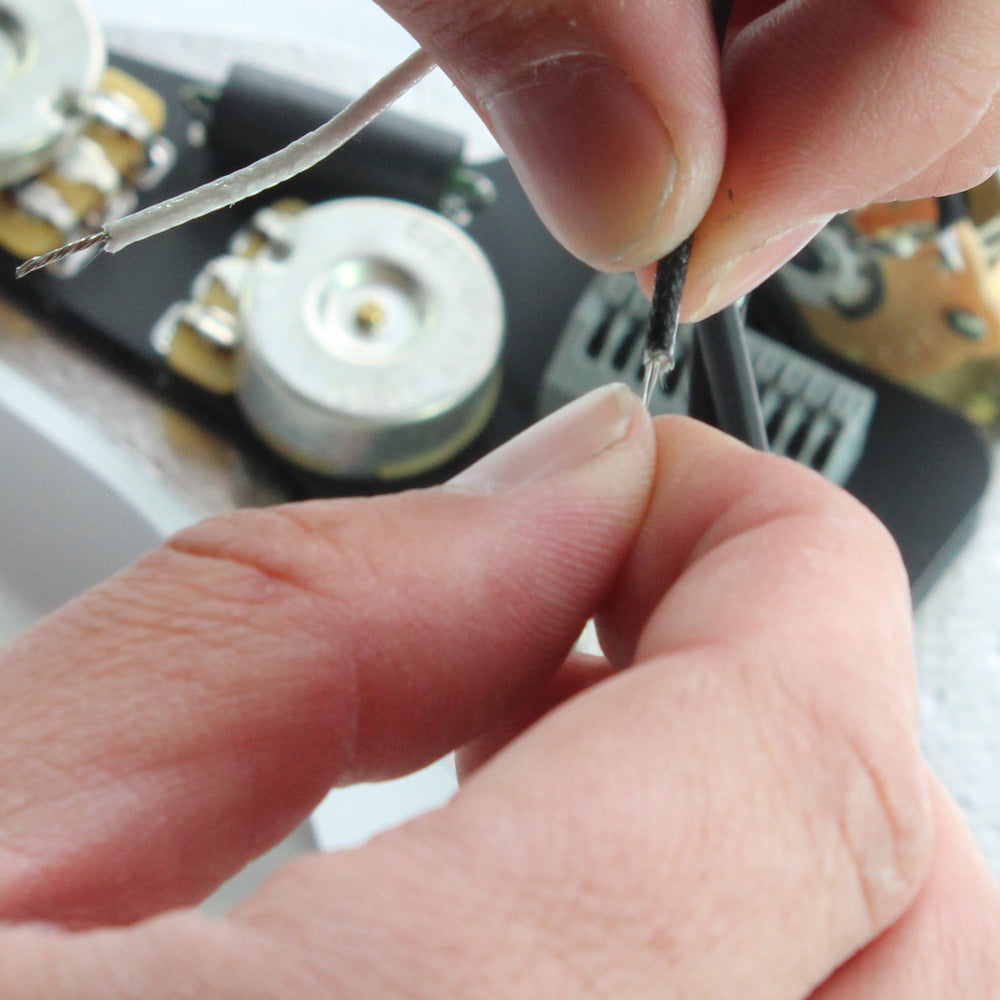

  • STRÄNGE ZUSAMMEN DREHEN

    • Erstellen Sie eine feste Spitze , indem Sie die losen Strähnen zwischen Ihren Fingern zusammendrehen.
    • Der Verbinder ist für verschiedene Größen geeignet.
    • Kleinere Drähte wie die von Seymour Duncan bis hin zu größeren Drähten wie diesen funktionieren einwandfrei.

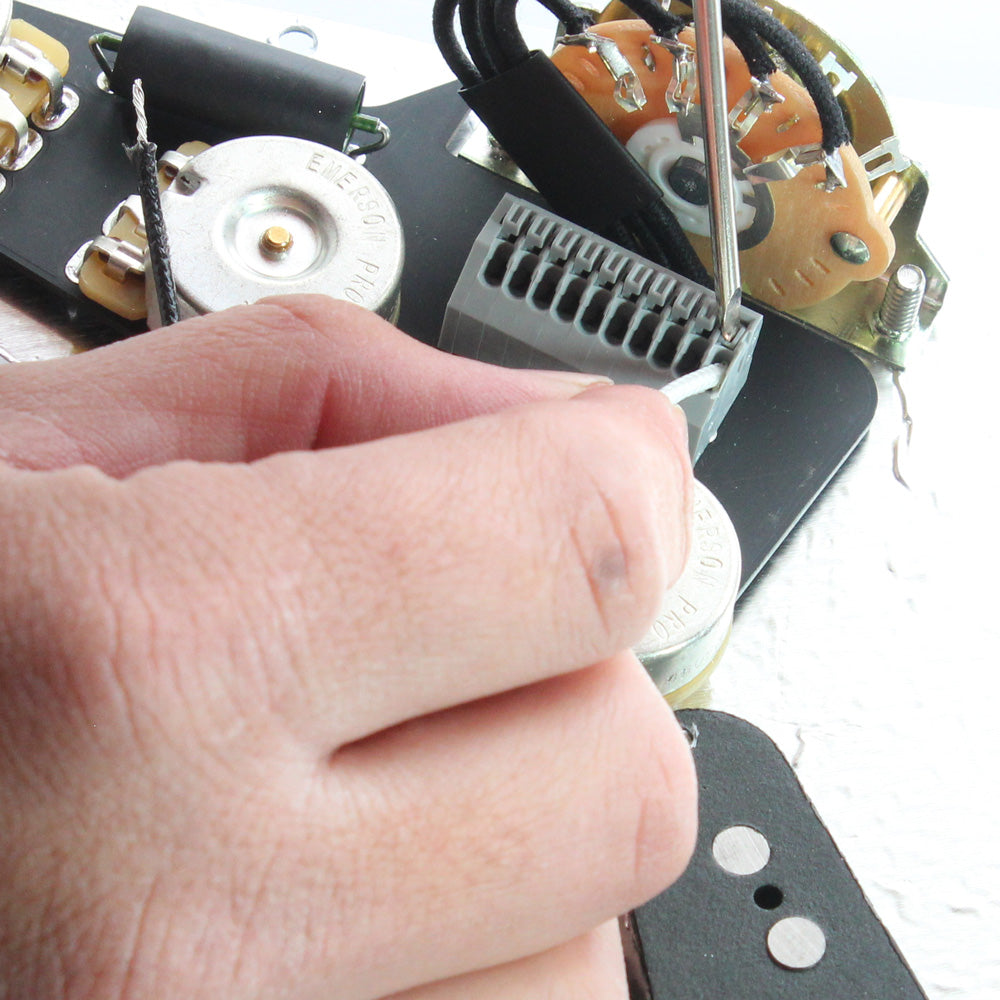

  • TASTE DRÜCKEN UND HALTEN

    • Drücken Sie mit einem Schraubendreher mit feiner Spitze den Knopf über dem Kabelschlitz hinein.
    • Dadurch wird der interne Anschluss geöffnet und ist für die Aufnahme des Kabels bereit.
    • Halten Sie die Taste für den nächsten Schritt gedrückt.

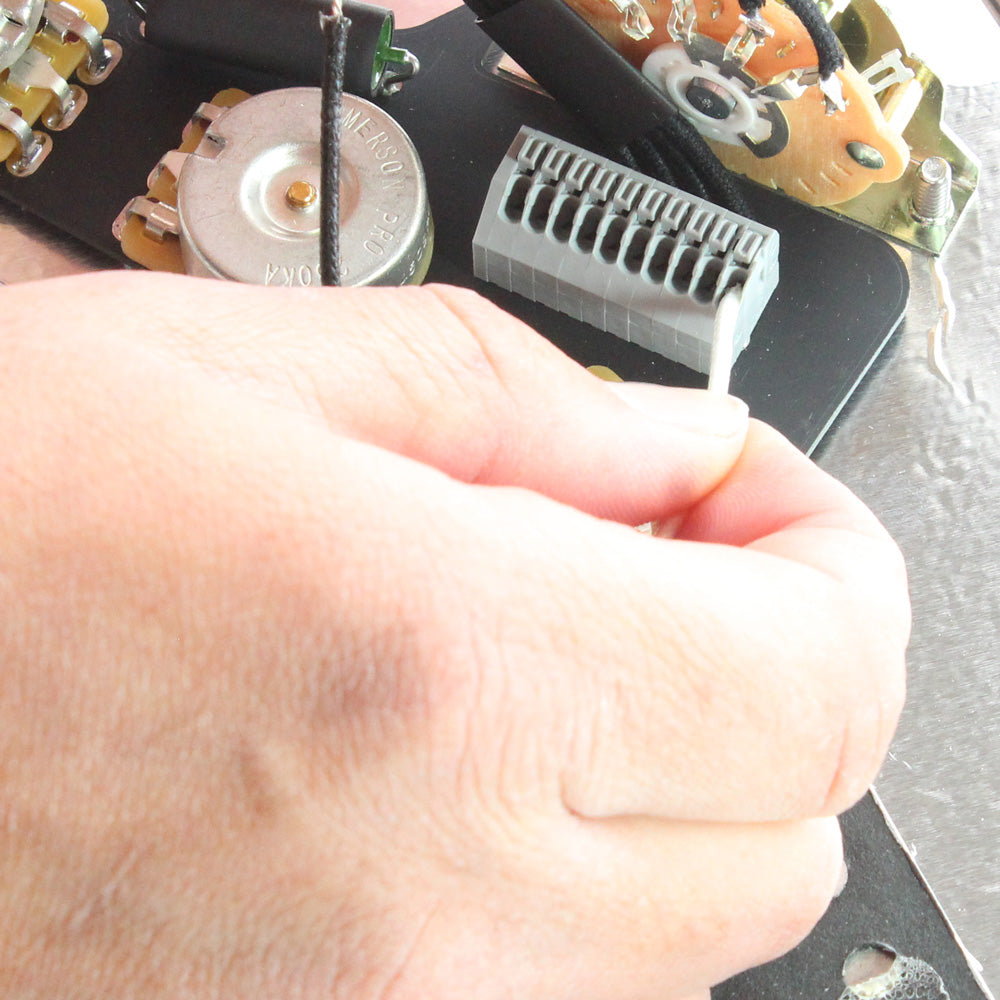

  • DRAHT IM 45°-WINKEL EINFÜHREN

    • Führen Sie den Draht im 45°-Winkel ein
    • Halten Sie den Knopf weiterhin gedrückt und führen Sie den Draht bis zur Basis der Isolierung ein.
    • Sobald der Draht eingelegt ist, können Sie den Knopf loslassen, der den Draht festhält.

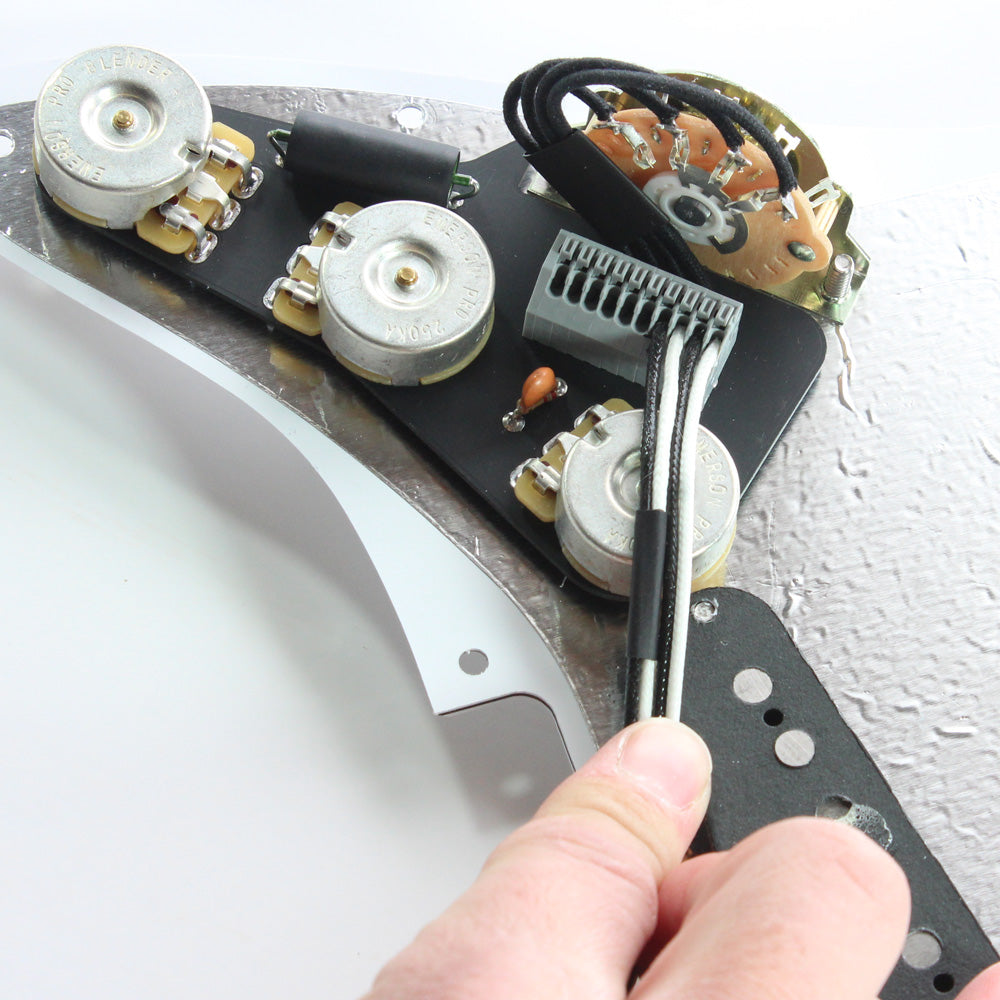

  • TESTEN SIE UNTERWÄRTS

    • Testen Sie dabei jeden Draht auf eine feste Verbindung.
    • Wenn ein Kabel leicht herausspringt, überprüfen Sie jeden der oben genannten Schritte noch einmal und versuchen Sie es erneut.

  • HALTE ES SAUBER

    • Nehmen Sie sich Zeit und seien Sie präzise.
    • Jede Verbindung sollte sauber sein und kein sichtbarer blanker Draht aus dem Stecker herausragen.

Ein Leitfaden zu

Entfernen von Drähten

Um Drähte zu entfernen, müssen wir beim Herausziehen den Knopf über jedem Draht hineindrücken.

  1. Drücken und halten Sie die Taste über dem Kabelschlitz
  2. Ziehen Sie den Draht vorsichtig heraus
  3. Wiederholen Sie diesen Vorgang für jeden Draht, den Sie entfernen möchten

Hinweis: Ziehen Sie NIEMALS fest an den Drähten. Wenn das Kabel in Ihrem Kabelbaum bricht, funktioniert der Schlitz möglicherweise nicht mehr.

Ein Leitfaden zu

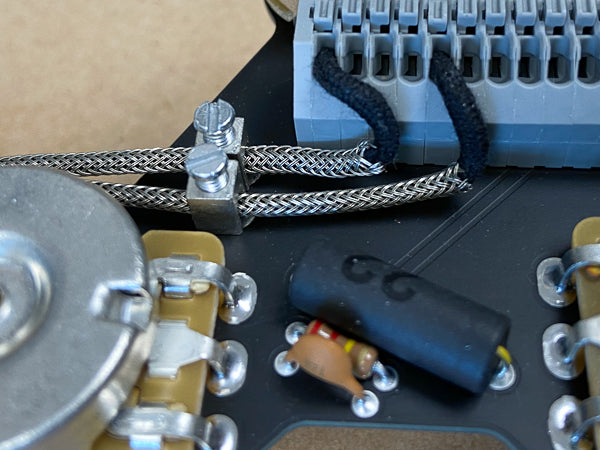

Verwendung der Ersatz-Erdpfosten

  1. Öffnen Sie den Pfosten, indem Sie die obere Schraube herausdrehen
  2. Führen Sie den blanken Drahtabschnitt(e) in den Pfosten ein
  3. Schrauben Sie die Oberseite fest (fest, aber nicht fest), um eine sichere Verbindung zu gewährleisten.

Hinweis: Diese eignen sich auch für geflochtene Drähte , bei denen der gesamte geflochtene Abschnitt durch den Pfosten geführt werden kann.
