Les Paul® installieren

ObsidianWire Vintage MKII für Les Paul®

  • Einfach. Nicht sofort.

    Nehmen Sie sich für eine sichere Verbindung Zeit und befolgen Sie die Anweisungen sorgfältig .

Die vollständige Anleitung zur Verkabelung Ihrer Les Paul

Hier finden Sie

  • Ein Layout-Leitfaden
  • Schaltplan
  • Eine Installationsdemo
  • Installationsanweisungen
  • Eine geflochtene Drahtführung
  • Links zu weiteren hilfreichen Informationen

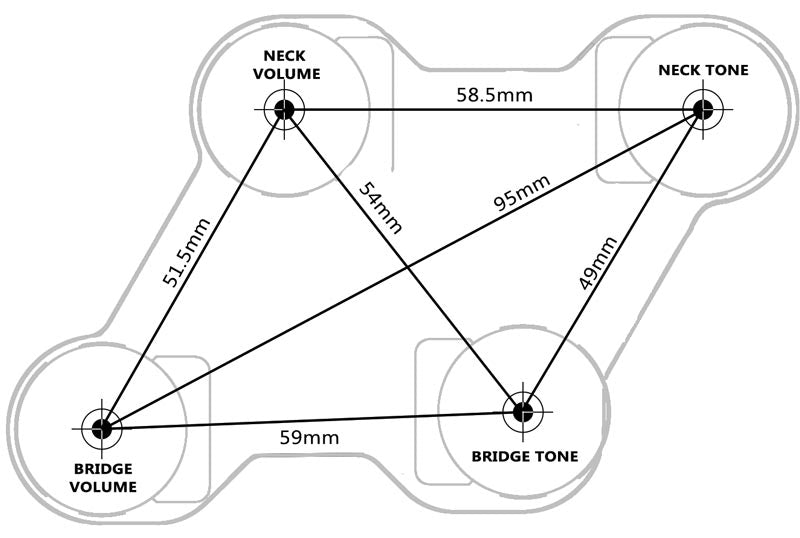

ObsidianWire for Les Paul hole spacing & layout guide

Wird es passen?

Layout-Anleitung: ObsidianWire für Les Paul®

Passend für die meisten echten Gibson Les Pauls.

Passend für die meisten Epiphone Les Pauls mit Lochgrößen- und Knopfanpassungen (erfordert 9,52-mm-Loch und US-Spezifikation 24 Spline-Knöpfe)

Überprüfen Sie immer die Lochanordnung
 (Maßnahme von der Innenseite des Hohlraums)

  • Lochgröße: 9,52 mm (3/8 Zoll)
  • Hohlraumtiefe: Mindestens 32 mm (1,26 Zoll)
  • Topflänge: Langer Schaft 19 mm (3/4 Zoll) – kann mit den mitgelieferten Höhenverstellmuttern in Epiphone verwendet werden
  • Knopfgröße: Split Shaft 24 Spline NUR US-SPEZIFIKATION
  • Schalterspitze: Metrisches M3,5 x 0,6-Gewinde

LAYOUT-ANLEITUNG HERUNTERLADEN

Verdrahtungspläne für Les Paul®

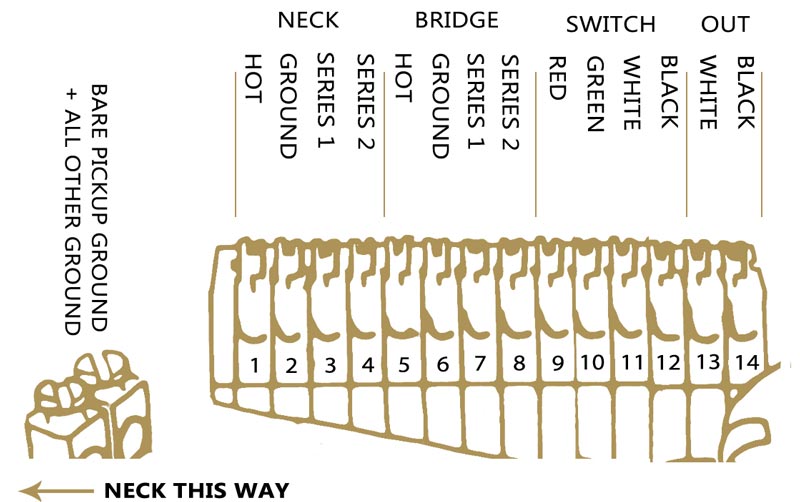

  • MKII für Les Paul®

    Vier Dirigenten-Tonabnehmer

    1 = Nacken heiß
    2 = Halsboden
    3 = Halsserie 1
    4 = Halsserie 2
    5 = Brücke heiß
    6 = Brückenmasse
    7 = Brückenserie 1
    8 = Brückenserie 2
    9 = Schalter Rot
    10 = Grün schalten
    11 = Weiß wechseln
    12 = Schwarz wechseln
    13 = Weiß ausgeben
    14 = Schwarz ausgeben

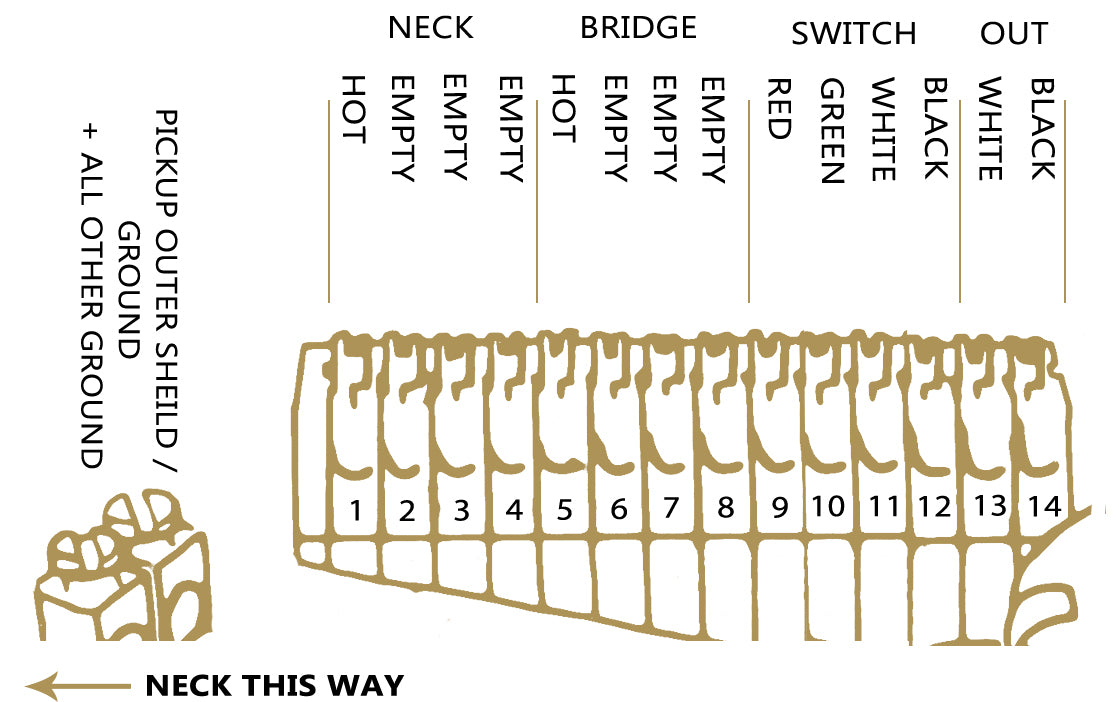

  • MKII für Les Paul®

    Zwei Dirigenten-Tonabnehmer

    1 = Nacken heiß
    2 = Leer
    3 = Leer
    4 = Leer
    5 = Brücke heiß
    6 = Leer
    7 = Leer
    8 = Leer
    9 = Schalter Rot
    10 = Grün schalten
    11 = Weiß wechseln
    12 = Schwarz wechseln
    13 = Weiß ausgeben
    14 = Schwarz ausgeben

    Weitere Hilfe zu geflochtenen Vintage-Drähten finden Sie in unserem Leitfaden unten

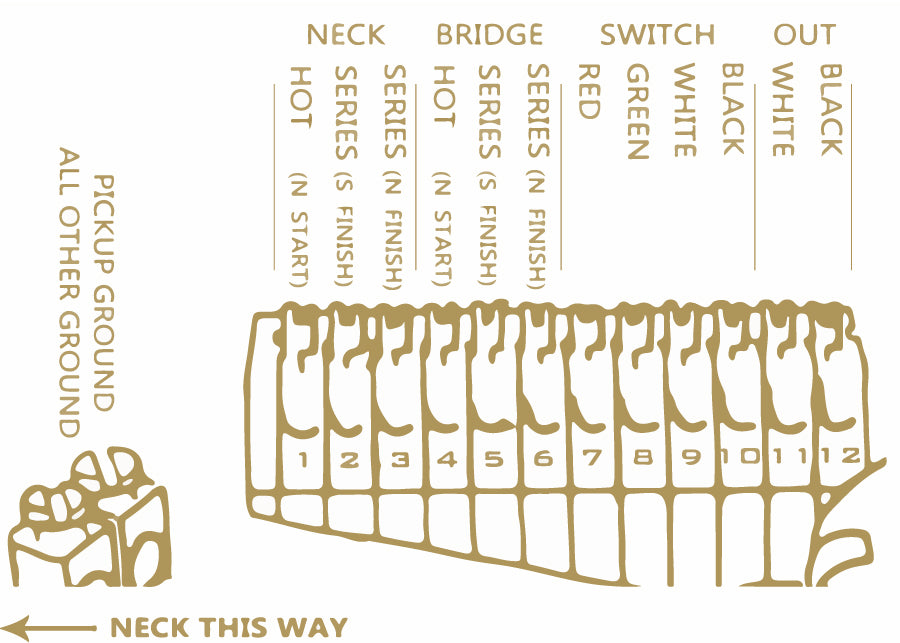

  • BENUTZERDEFINIERTE SC

    Vier Dirigenten-Tonabnehmer

    1 = Nacken heiß
    2 = Halsserie 1
    3 = Halsserie 2
    4 = Brücke heiß
    5 = Brückenserie 1
    6 = Brückenserie 2
    7 = Schalter Rot
    8 = Grün schalten
    9 = Weiß wechseln
    10 = Schwarz wechseln
    11 = Weiß ausgeben
    12 = Schwarz ausgeben

    Abholung und andere Gelände zu Erdpfosten

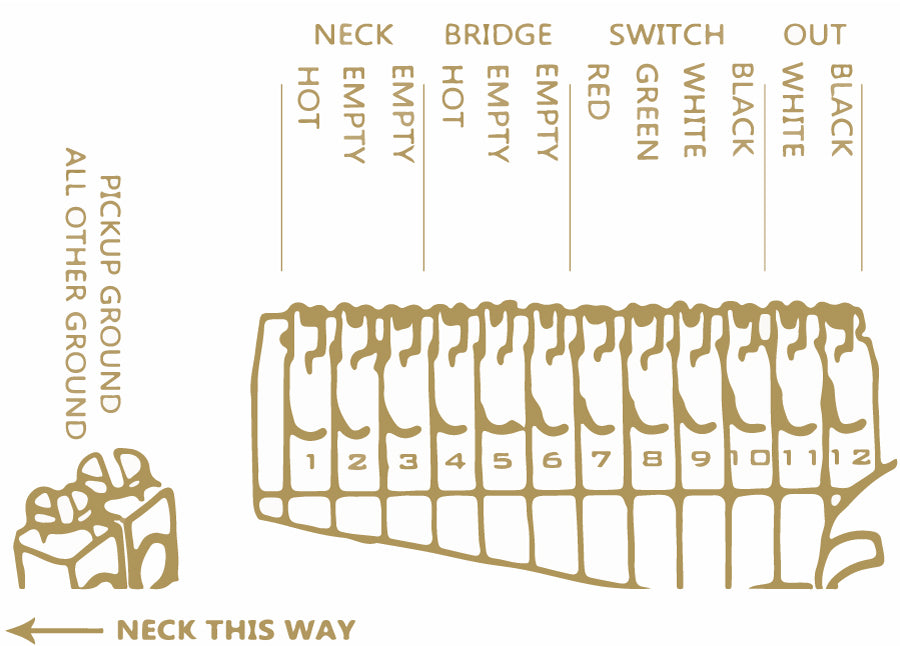

  • BENUTZERDEFINIERTE SC

    Zwei Dirigenten-Tonabnehmer

    1 = Nacken heiß
    2 = Leer
    3 = Leer
    4 = Brücke heiß
    5 = Leer
    6 = Leer
    7 = Schalter Rot
    8 = Grün schalten
    9 = Weiß wechseln
    10 = Schwarz wechseln
    11 = Weiß ausgeben
    12 = Schwarz ausgeben

    Abholung und andere Gelände zu Erdpfosten
    Weitere Hilfe zu geflochtenen Vintage-Drähten finden Sie in unserem Leitfaden unten

Fertig werden

  • 1) Überprüfen Sie die Passform

    • Überprüfen Sie, ob die Pro-Wired-Elektronik zu Ihrer Les Paul passt.
    • Sie können das folgende Diagramm als Leitfaden ausdrucken. Achten Sie darauf, dies im Maßstab 100 % auszudrucken.
    • Stellen Sie sicher , dass die Kontrolllöcher einen Durchmesser von 3/8 Zoll / 9,52 mm haben.
    • Stellen Sie sicher , dass es sich bei den Knöpfen um US Spec 24 Spline-Modelle handelt. Metrische oder importierte Modelle beschädigen Ihren Gurt.
    • LADEN SIE DAS LES PAUL-LAYOUT-DIAGRAMM HERUNTER

  • 2) Finden Sie Ihr Diagramm

    • Den entsprechenden Installationsschaltplan finden Sie oben.
    • Diese Diagramme sind für jedes Produkt spezifisch. Stellen Sie daher sicher, dass Sie das richtige Diagramm verwenden.

  • 3) Identifizieren Sie Ihre Tonabnehmerkabel

    • Schauen Sie sich unten unseren Leitfaden für beliebte Pickup-Builder an.
    • Für diejenigen, die nicht aufgeführt sind, können Sie die Installationsanleitung Ihres Pickup-Herstellers verwenden, um die richtigen Kabel zu identifizieren.
    • PICKUP-FARBCODES

Entfernen Sie Ihr altes Geschirr

  • 4) Befestigen Sie die Drähte

    • Klemmen Sie die Kabel des Tonabnehmers, der Erdungsausgangsbuchse und des Schalters vom Kabelbaum ab.
    • Schneiden Sie diese sauber und so nah wie möglich am vorhandenen Kabelbaum ab, um sicherzustellen, dass genügend Länge vorhanden ist, um Ihre neue Pro-Wired-Elektronik zu erreichen.

  • 5) Knöpfe entfernen

    • Entfernen Sie vorsichtig Ihre Knöpfe vom Gurt.
    • Lösen Sie alle vorhandenen Befestigungsmuttern für die Steuertöpfe (Potentiometer), den Schalter und die Buchse.

  • 6) Entfernen Sie die alte Verkabelung

    • Entfernen Sie die Potis, die Buchse und den Schalter von Ihrer Gitarre und legen Sie sie beiseite.

Installieren Sie Ihren neuen Kabelbaum

  • 7) Mutternhöhe einstellen

    • Stellen Sie die Sattelhöhe an Ihren Kontrolltöpfen ein.
    • Die richtige Höhe hängt von der Tiefe Ihrer Hohlräume ab.
    • Als Orientierungshilfe: Setzen Sie die Muttern bei einem Epiphone® etwa zur Hälfte an, bei einem Gibson® nur ein Stück vom Kabelbaum entfernt.

  • 8) Installieren Sie den Schalter

    • Führen Sie den Draht durch das Gehäuse, sodass das Kabel bis zum Steuerhohlraum reicht.
    • Dies sollte durchgedrückt und nicht gezogen werden. Durch Ziehen kann der Kabelmantel abrutschen.
    • Installieren Sie den Schalter und sichern Sie ihn mit der mitgelieferten Hardware.

  • 9) Installieren Sie den Wagenheber

    • Befestigen Sie Ihren neuen Wagenheber an der Wagenheberplatte.
    • Führen Sie das Kabel durch den Buchsenhohlraum.
    • Befestigen Sie die Wagenheberplatte an der Karosserie.

Installieren Sie die Drähte

  • 10) Bereiten Sie die Drähte vor

    • Entfernen Sie die Isolierung des Tonabnehmer- und Erdungskabels und lassen Sie 6 mm (1/4 Zoll) blanken Draht übrig.
    • Sei genau
    • Drehen Sie lose Drahtstränge zwischen Ihren Fingern, um eine feste Spitze zu erhalten.

  • 11) Drücken und halten Sie die Verbindungstaste

    • Drücken Sie mit einem feinen Schraubenzieher den Anschlussknopf über dem Kabelschlitz und halten Sie ihn gedrückt.
    • Eine vollständige Anleitung zur Verwendung der lötfreien Steckverbinder finden Sie unten
    • VOLLSTÄNDIGE VERBINDERANLEITUNG

  • 12) Kabel einführen und Knopf loslassen

    • Führen Sie den Draht im 45°-Winkel in den richtigen Schlitz ein.
    • Lassen Sie den Knopf los und der Draht sollte fest halten.
    • Testen Sie den Draht, indem Sie leicht daran ziehen, bevor Sie mit dem nächsten Draht fortfahren.

  • 13) Erdungskabel einführen

    • Führen Sie die Erdungskabel in die Schraubanschlüsse ein und schrauben Sie sie fest, um sie zu sichern.
    • Diese Steckverbinder können mehrere Drähte verarbeiten.

  • 14) Viel Spaß...

    • Bauen Sie Ihre Gitarre mit Knöpfen und Rückplatte wieder zusammen und genießen Sie ...

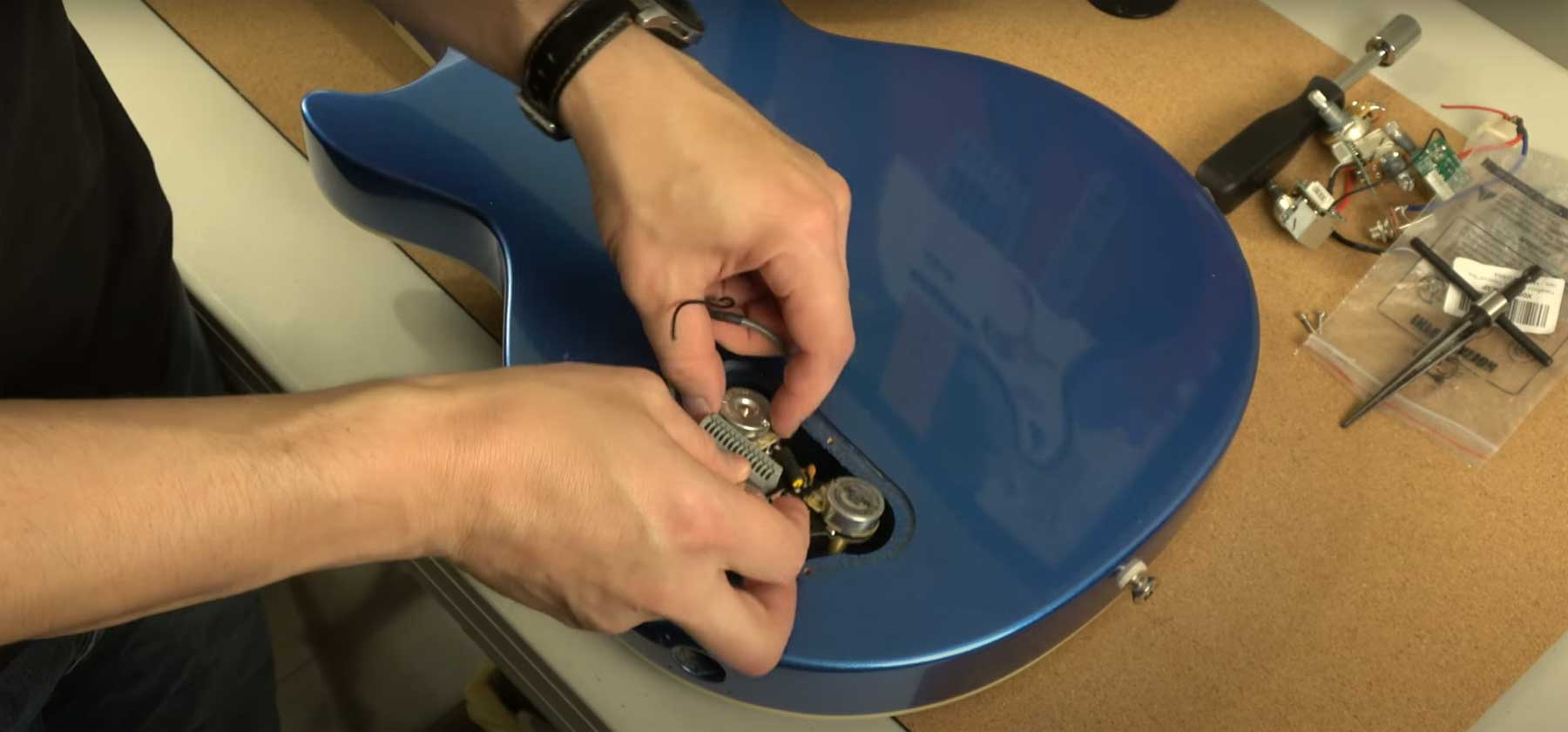

Demo installieren

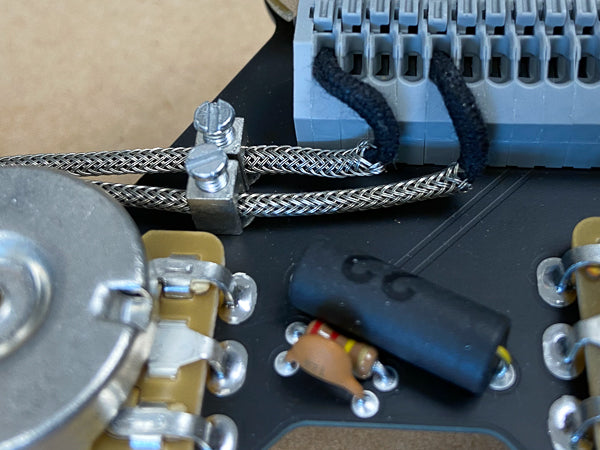

Vintage braided pickup wire being installed correctly in an ObsidianWire harness for Les Paul

Ein Leitfaden für

Vintage geflochtener Draht

Die Pro-Wired-Elektronik von ObsidianWire für Les Paul® ist so konzipiert, dass sie auch perfekt mit geflochtenen Schirmkabeln im Vintage-Stil funktioniert. Für diese Tonabnehmer:

  • Innerer Kerndraht = heiß
  • Äußeres Geflecht = Masse

Isolieren Sie das äußere Geflecht (Masse) vom Ende des Kabels ab, um eine gute Trennung vom inneren Kern (heiß) zu gewährleisten.

Das gesamte Kabel kann dann durch den verschraubten Erdungsstecker geführt werden.
